آیا میدانستید که تنها یک درصد بهینهسازی در طراحی سیستم خورشیدی میتواند هزاران کیلوواتساعت انرژی را در سال ذخیره کند؟
در دنیایی که هر وات تولیدی اهمیت دارد، طراحی دقیق سیستمهای خورشیدی دیگر یک انتخاب نیست، بلکه یک ضرورت است. اما چگونه میتوان در میان دهها متغیر فنی، اقلیمی و اقتصادی، بهترین تصمیم را گرفت؟ پاسخ، در یک نرمافزار تخصصی نهفته است: PVsyst.
نرمافزار PVsyst نه فقط یک ابزار طراحی، بلکه یک آزمایشگاه شبیهسازی قدرتمند است که به مهندسان، پژوهشگران و مشاوران کمک میکند تا پیش از اجرای پروژه، عملکرد سیستمهای فتوولتائیک را با دقتی بالا پیشبینی کنند.
در این مقاله، شما را با دنیای حرفهای PVsyst آشنا میکنیم؛ از اصول طراحی تا تحلیلهای پیشرفته، از مدلسازی سایه تا خروجیهای اقتصادی. اگر به دنبال طراحی هوشمندانه، کاهش ریسک و افزایش بازدهی پروژههای خورشیدی خود هستید، این راهنما را از دست ندهید.
مقدمه
با افزایش نگرانیهای جهانی در زمینه گرمایش زمین، آلودگیهای زیستمحیطی و کاهش منابع انرژی فسیلی، استفاده از منابع انرژی تجدیدپذیر بهویژه انرژی خورشیدی، رشد چشمگیری داشته است. طراحی بهینه سیستمهای خورشیدی یکی از مهمترین گامها در بهرهوری از این منبع انرژی پاک است. نرمافزار PVsyst به عنوان یکی از جامعترین ابزارهای تحلیل و شبیهسازی سیستمهای فتوولتائیک، نقش بسزایی در طراحی فنی، ارزیابی اقتصادی و بررسی دقیق تولید انرژی ایفا میکند. در این مقاله، تلاش خواهیم کرد تا بهصورت گامبهگام، ویژگیها، کاربردها و ابزارهای موجود در این نرمافزار را بررسی کنیم تا کاربران بتوانند با شناخت بهتر، طراحیهای حرفهایتر و دقیقتری را انجام دهند.
معرفی نرمافزار PVsyst
نرمافزار PVsyst یکی از کاملترین و معتبرترین ابزارهای طراحی، شبیهسازی و تحلیل عملکرد سیستمهای خورشیدی فتوولتائیک در سطح جهانی است. این نرمافزار با رویکردی علمی و دقیق، امکان مدلسازی انواع سیستمهای PV را برای کاربردهای مختلف، از مقیاس خانگی تا نیروگاهی، فراهم میسازد. PVsyst نهتنها برای مهندسان و مشاوران پروژههای خورشیدی، بلکه برای پژوهشگران دانشگاهی و دانشجویان نیز ابزاری حیاتی بهشمار میآید.
تاریخچه توسعه نرمافزار PVsyst
PVsyst در اوایل دهه 1990 توسط پروفسور آندره مرمود در دانشگاه ژنو طراحی و توسعه یافت. هدف اولیه از تولید این نرمافزار، ایجاد ابزاری جامع برای تحلیل عملکرد سیستمهای خورشیدی در شرایط اقلیمی واقعی بود. در طول زمان، با توجه به بازخورد کاربران و نیازهای صنعت، این نرمافزار توسعه یافت و امکانات بسیار گستردهتری از نسخههای اولیه پیدا کرد. اکنون نسخههای بهروزی از PVsyst در بازار موجود است که به صورت دورهای توسط تیم توسعهدهنده بهروزرسانی میشود.
کاربردها و مخاطبان هدف
PVsyst برای سه دسته از کاربران طراحی شده است: مهندسان برق و طراحان سیستمهای PV، شرکتهای EPC و مشاوران انرژی، و جامعه علمی و دانشگاهی. برای مهندسان، PVsyst ابزار دقیقی برای طراحی سیستم و تخمین بازدهی سالیانه فراهم میکند. شرکتهای مشاوره میتوانند از آن برای ارزیابی اقتصادی پروژهها و تهیه گزارشهای امکانسنجی استفاده کنند. همچنین دانشجویان و پژوهشگران برای بررسی رفتار سیستمهای خورشیدی در مقیاسهای مختلف از این ابزار بهره میگیرند.
نسخهها و قابلیتهای هر نسخه
PVsyst در نسخههای مختلفی عرضه شده است که از نسخه آزمایشی (Demo) تا نسخههای کامل حرفهای (Pro) را شامل میشود. نسخه Demo برای آموزش و آشنایی اولیه با محیط نرمافزار مناسب است ولی محدودیتهایی از نظر ذخیرهسازی پروژه و مدلسازی اجزای سفارشی دارد. نسخه Pro یا کامل شامل تمامی قابلیتها از جمله مدلسازی دقیق سایه، تعریف اجزای جدید، تحلیل اقتصادی، شبیهسازی ذخیرهسازی انرژی و اجرای دستهای شبیهسازیهاست. کاربران حرفهای معمولاً از نسخه کامل برای پروژههای صنعتی استفاده میکنند.
محیط گرافیکی و رابط کاربری
یکی از ویژگیهای بارز نرمافزار PVsyst، رابط کاربری ساده و طبقهبندیشده آن است. محیط نرمافزار به صورت ماژولار طراحی شده و مراحل طراحی سیستم به صورت گامبهگام ارائه شده است. کاربر ابتدا پروژه را تعریف کرده و سپس اجزا و پیکربندی سیستم را وارد میکند. نمودارهای گرافیکی شامل دیاگرامهای تلفات انرژی، منحنیهای تابش، و نمودار تولید انرژی نیز در پایان شبیهسازی ارائه میشوند که در تحلیل نتایج بسیار مفید هستند. همچنین قابلیت خروجیگیری بهصورت PDF، CSV و نمودار تصویری در نرمافزار وجود دارد.
با توجه به مزایای فوق، PVsyst یکی از ابزارهای کلیدی و پرکاربرد در حوزه انرژی خورشیدی محسوب میشود و یادگیری آن برای هر متخصص این حوزه ضروری است.
مراحل طراحی سیستم در نرمافزار PVsyst
یکی از مهمترین ویژگیهای PVsyst، ساختار مرحلهای طراحی سیستم فتوولتائیک است. این نرمافزار روند طراحی را در گامهایی مشخص ارائه میدهد تا کاربر بتواند بهصورت منظم و دقیق پروژهی خود را پیش ببرد.
تعریف پروژه
در نخستین مرحله، کاربر باید مشخصات کلی پروژه را وارد کند. این اطلاعات شامل موقعیت جغرافیایی (عرض و طول جغرافیایی)، نوع سیستم (متصل به شبکه، منفصل از شبکه یا پمپاژ آب)، ظرفیت سیستم، سطح مصرف و بازه زمانی شبیهسازی میشود. انتخاب فایل دادههای اقلیمی نیز در این مرحله انجام میشود؛ دادههایی که میتوانند از منابع جهانی مانند Meteonorm یا فایلهای دستی وارد شوند.
انتخاب اجزای سیستم
در این مرحله، کاربر اجزای الکتریکی و فیزیکی سیستم را انتخاب میکند. شامل ماژولهای خورشیدی (PV Module)، اینورتر، ترانسفورماتور، کابلها و تجهیزات حفاظتی. هر جزء میتواند از پایگاه داده داخلی PVsyst انتخاب یا بهصورت دستی با مشخصات فنی وارد شود. کاربران حرفهای حتی میتوانند اجزای سفارشی خود را نیز وارد پایگاه داده نمایند.
برای آشنایی با ویژگیها، مزایا و معایب برندهای مختلف پنلهای خورشیدی موجود در بازار ایران، میتوانید به مقاله مقایسه برندهای مختلف پنل خورشیدی در بازار ایران مراجعه نمایید.
پیکربندی آرایهها و اتصالات
در این بخش، نحوه اتصال ماژولها بهصورت سری و موازی تعیین میشود. مواردی نظیر تعداد رشتهها (Strings)، ولتاژ کاری، تعداد ماژول در هر رشته، زاویه نصب، و جهتگیری پنلها (Azimuth) نیز در این مرحله مشخص میگردد. انتخاب مناسب این پیکربندی، نقش مهمی در بازدهی و کاهش تلفات دارد.
مدلسازی سایه
نرمافزار PVsyst دارای ابزاری بهنام “3D Shading” است که با استفاده از آن میتوان موانع محیطی مانند درختها، ساختمانها یا تجهیزات دیگر را مدلسازی کرد. این ابزار امکان وارد کردن فایلهای سهبعدی (مانند SketchUp) یا طراحی دستی موانع را فراهم میسازد. سپس تأثیر سایهها در طول روز و سال بر عملکرد سیستم محاسبه میشود.
اجرای شبیهسازی
پس از وارد کردن تمامی دادهها، شبیهسازی سالانه با یک کلیک آغاز میشود. نرمافزار بهصورت ساعتی عملکرد سیستم را در طول یک سال کامل محاسبه میکند و نتایجی مانند انرژی تولید شده، راندمان کل، تلفات انرژی و شاخصهای کلیدی عملکرد ارائه میدهد. این نتایج مبنای تحلیلهای اقتصادی، فنی و مقایسهای در ادامه پروژه خواهند بود.
تحلیل و تفسیر نتایج شبیهسازی در نرمافزار PVsyst
پس از اجرای شبیهسازی، نرمافزار PVsyst مجموعهای کامل از نتایج کمی و گرافیکی را ارائه میدهد که تحلیل صحیح آنها نقش کلیدی در موفقیت پروژه دارد. این بخش شامل تفسیر دادههای عملکردی، ارزیابی تلفات و تحلیل اقتصادی سیستم است.
تولید انرژی سالیانه
یکی از مهمترین خروجیها، میزان انرژی تولید شده توسط سیستم در طول یک سال (kWh/year) است. این مقدار بهصورت مطلق و بهصورت انرژی ویژه (Specific Production) به ازای هر کیلووات نصب شده نمایش داده میشود. همچنین انرژی ماهانه نیز در قالب جدول و نمودار ارائه میگردد.
آنالیز تلفات انرژی
PVsyst تلفات انرژی را در مراحل مختلف سیستم بهصورت دیاگرام شماتیک نمایش میدهد. این تلفات شامل تلفات ناشی از دمای پنلها، ناهماهنگی ماژولها، سیمکشی، اینورتر و سایهزنی است. هر کدام از این تلفات بهصورت درصد از انرژی تابشی اولیه محاسبه و نمایش داده میشود.
شاخصهای عملکرد سیستم
شاخصهایی مانند (Performance Ratio)، (Capacity Utilization Factor) و (Loss Per Step) از جمله مهمترین پارامترهای ارزیابی عملکرد هستند. PR نشاندهنده کارایی کلی سیستم نسبت به حالت ایدهآل است و معمولاً برای مقایسه پروژهها و تحلیل عملکرد واقعی با طراحی مفید واقع میشود.
تحلیل اقتصادی اولیه
PVsyst امکان تعریف هزینههای سرمایهگذاری اولیه، هزینه نگهداری سالیانه و قیمت فروش برق را فراهم میکند. بر این اساس میتوان شاخصهایی مانند زمان بازگشت سرمایه (Payback Period)، ارزش فعلی خالص (NPV) و نرخ بازده داخلی (IRR) را برآورد کرد. این تحلیلها برای تهیه طرح توجیهی اقتصادی پروژه بسیار ضروری هستند.
خروجی گرفتن و تهیه گزارش
در پایان شبیهسازی، کاربر میتواند گزارش کامل پروژه را بهصورت PDF دریافت کند. این گزارش شامل تمامی دادههای ورودی، پیکربندی سیستم، نمودارها، جداول و تحلیل نتایج است. همچنین امکان خروجی گرفتن بهصورت فایلهای CSV برای تحلیل بیشتر در Excel نیز وجود دارد.
قابلیتهای پیشرفته نرمافزار PVsyst و مدلسازیهای خاص
PVsyst علاوه بر شبیهسازی پایهای، ابزارهای پیشرفتهای را برای طراحی دقیقتر و تحلیل شرایط خاص در اختیار کاربران حرفهای قرار میدهد.
شبیهسازی سیستمهای دارای ذخیرهسازی انرژی
در پروژههایی که نیاز به ذخیرهسازی انرژی وجود دارد، PVsyst امکان تعریف باتریهای سرب-اسیدی یا لیتیومی را بههمراه پارامترهای عملکردی و ظرفیت ذخیرهسازی فراهم میکند. این بخش شامل تعریف زمان شارژ و دشارژ، بازده ذخیرهسازی، عمق دشارژ مجاز (DOD) و هزینههای مربوط به باتری است.
مدلسازی سیستمهای منفصل از شبکه
برای مناطقی که دسترسی به شبکه برق وجود ندارد، PVsyst قابلیت طراحی سیستمهای مستقل از شبکه را فراهم کرده است. در این حالت، میتوان الگوی مصرف بار، ذخیرهسازی و ژنراتور پشتیبان را مدلسازی کرد و بررسی نمود که سیستم قادر به تأمین بار در شرایط بحرانی میباشد یا خیر.
تعریف اجزای سفارشی
در مواردی که تجهیزات مورد استفاده در پروژه خاص در پایگاه داده PVsyst موجود نیستند، کاربر میتواند با وارد کردن منحنیهای جریان-ولتاژ (I-V)، ضرایب دما، بازده و اطلاعات فنی دیگر، آن تجهیز را بهعنوان جزء سفارشی در نرمافزار وارد کند.
اجرای شبیهسازی دستهای
برای تحلیل سناریوهای مختلف طراحی یا اقلیمی، امکان اجرای خودکار چندین شبیهسازی با پارامترهای مختلف فراهم است. این قابلیت به کاربران این امکان را میدهد که بازدهی سیستم را در شرایط مختلف و برای آرایشهای گوناگون مقایسه کنند.
اتصال به نرمافزارهای دیگر
PVsyst امکان تبادل داده با نرمافزارهای دیگری مانند AutoCAD، SketchUp و ابزارهای GIS را دارد. این قابلیت برای وارد کردن اطلاعات سهبعدی موانع، تهیه نقشه محل نصب و تحلیل بهتر محیطی بسیار مفید است.

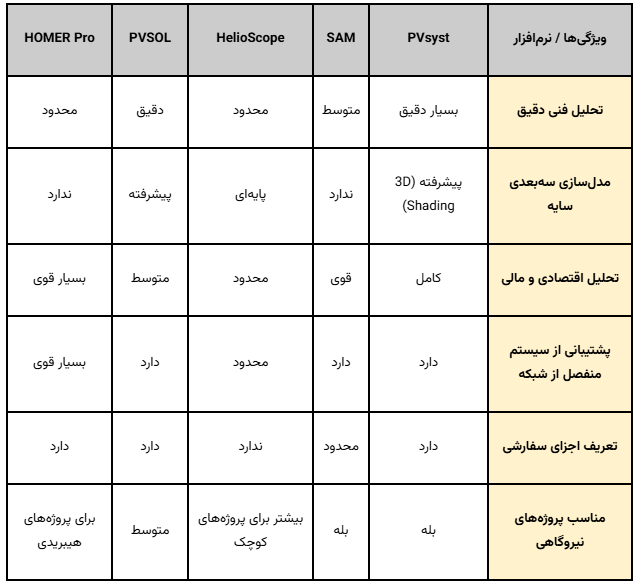

مقایسه نرمافزار PVsyst با سایر نرمافزارهای مشابه در حوزه انرژی خورشیدی
نرمافزارهای مختلفی برای طراحی، شبیهسازی و تحلیل سیستمهای فتوولتائیک در بازار وجود دارند که هرکدام مزایا و محدودیتهای خاص خود را دارند. در این بخش به مقایسه PVsyst با چند نرمافزار مطرح دیگر میپردازیم تا نقاط قوت و ضعف هر کدام مشخص شود.
SAM
SAM نرمافزاری رایگان و توسعه یافته توسط NREL در آمریکا است که تمرکز زیادی بر تحلیل اقتصادی و مالی پروژههای خورشیدی دارد. برخلاف PVsyst که تحلیل فنی و مدلسازی دقیق سایهها و اجزا را به خوبی پوشش میدهد، SAM بیشتر در حوزه برآورد هزینهها، درآمدها و شاخصهای مالی قوی است. از نظر قابلیت شبیهسازی فنی، PVsyst امکانات بیشتری برای تنظیمات دقیق پنل، سایهزنی و تحلیل تلفات دارد.
HelioScope
HelioScope نرمافزاری آنلاین با رابط کاربری گرافیکی جذاب و ساده است که تمرکز بر طراحی سریع و بهینهسازی آرایش پنلها دارد. با وجود سادگی کاربری، امکانات فنی PVsyst به مراتب گستردهتر است و در مواردی مثل شبیهسازی سایه، مدلسازی باتری و تحلیل دقیق تلفات، PVsyst دقیقتر عمل میکند. البته HelioScope بیشتر مناسب پروژههای کوچک تا متوسط است.
PVSOL
PVSOL نیز نرمافزاری قدرتمند با تمرکز بر طراحی سیستمهای فتوولتائیک است که قابلیت شبیهسازی سهبعدی سایه و تحلیل جزئیات سیستم را دارد. از نظر شبیهسازی و تحلیل PVsyst بسیار شبیه است، اما PVsyst دارای جامعه کاربران وسیعتر و پایگاه داده غنیتر برای اجزای سیستم است.
Homer Pro
Homer Pro بیشتر برای طراحی سیستمهای انرژی ترکیبی (Hybrid) و سیستمهای منفصل از شبکه کاربرد دارد. در مقایسه با PVsyst، Homer در تحلیل سیستمهای ذخیره انرژی و ترکیب منابع مختلف انرژی قویتر است ولی برای شبیهسازی دقیق پنلهای PV و تحلیل سایه و تلفات، PVsyst گزینه بهتری محسوب میشود.
جمعبندی
نرمافزار PVsyst به عنوان یکی از جامعترین و پیشرفتهترین ابزارهای طراحی و شبیهسازی سیستمهای فتوولتائیک شناخته میشود که در سطح جهانی کاربرد گستردهای دارد. این نرمافزار با ارائه امکانات دقیق مدلسازی پنلها، تحلیل سایه، شبیهسازی عملکرد سالانه، و تحلیل اقتصادی، به مهندسان، مشاوران و پژوهشگران کمک میکند تا پروژههای خورشیدی خود را با دقت و اطمینان بالاتری طراحی و ارزیابی کنند. قابلیتهای پیشرفته مانند مدلسازی سیستمهای ذخیرهسازی انرژی و اجرای شبیهسازیهای دستهای، PVsyst را به ابزاری توانمند در زمینه طراحی سیستمهای پیچیده تبدیل کرده است.
با توجه به این ویژگیها، یادگیری و تسلط بر PVsyst برای فعالان حوزه انرژی خورشیدی بهویژه در کشورهای در حال توسعه که سرمایهگذاری در این حوزه افزایش یافته است، اهمیت فراوانی دارد. همچنین، مقایسه PVsyst با نرمافزارهای مشابه نشان میدهد که این نرمافزار به دلیل دقت و جامعیت بالاتر، گزینه اول برای تحلیلهای مهندسی محسوب میشود. در نهایت، استفاده از PVsyst میتواند ریسکهای فنی و اقتصادی پروژههای خورشیدی را کاهش دهد و به بهینهسازی سرمایهگذاریها کمک کند. برای یادگیری کامل کار با PVsyst و طراحی حرفهای سیستمهای خورشیدی، پیشنهاد میشود در دوره طراحی و اجرای سیستمهای خورشیدی شرکت نمایید؛ این دوره بهطور عملی، مفاهیم ارائهشده در این مقاله را پوشش میدهد.
سوالات متداول
۱ - آیا PVsyst فقط برای سیستمهای متصل به شبکه کاربرد دارد؟
خیر، PVsyst امکان طراحی سیستمهای متصل به شبکه، منفصل از شبکه (Off-grid) و سیستمهای هیبریدی با ذخیرهسازی انرژی را داراست.
۲ - آیا استفاده از PVsyst نیاز به دانش تخصصی دارد؟
استفاده از نرمافزار نیازمند آشنایی با اصول پایه سیستمهای خورشیدی و مبانی فنی است، اما رابط کاربری آن به گونهای طراحی شده که افراد با دانش متوسط نیز میتوانند از آن بهره ببرند.
۳ - آیا PVsyst قابلیت تحلیل اقتصادی پروژه را دارد؟
بله، نرمافزار امکان وارد کردن هزینهها، درآمدها و شاخصهای مالی مانند NPV، IRR و دوره بازگشت سرمایه را فراهم میکند.
۴ - آیا میتوان از PVsyst برای پروژههای بزرگ نیروگاهی استفاده کرد؟
بله، PVsyst برای طراحی و تحلیل پروژههای مقیاس کوچک تا بزرگ نیروگاهی مناسب است.
۵ - دادههای اقلیمی مورد نیاز PVsyst از کجا تهیه میشود؟
PVsyst امکان استفاده از دادههای جهانی مانند Meteonorm و همچنین دادههای محلی را فراهم میکند.
