آزمون مقاومت عایقی یکی از مهم‌ترین روش‌های ارزیابی سلامت الکتریکی موتورها به‌شمار می‌آید. در این آزمون شاخص‌هایی مانند مقاومت عایقی (IR)، شاخص پلاریزاسیون (PI) و نسبت جذب دی‌الکتریک (DAR) تحلیل می‌شوند که هرکدام بازتابی از وضعیت خشک‌بودن، آلودگی یا پیری عایق هستند. این مقاله با تمرکز بر تفسیر نتایج آزمون عایقی این شاخص‌ها و معرفی گام‌به‌گام اقدامات اصلاحی از جمله شستشو با حلالهای استاندارد، خشک‌کردن کنترل‌شده و آزمون مجدد، به‌منظور حفظ قابلیت اطمینان تجهیزات الکتریکی تدوین شده است.
۱. مقدمه
کاهش مقاومت عایقی در ماشینهای الکتریکی عامل اصلی بروز اتصال‌بدنه، جرقه داخلی و در نهایت خرابی موتور است. آزمون‌های عایقی، علاوه بر تشخیص خرابی‌های آشکار، امکان پیش‌بینی وضعیت سلامت عایق را نیز فراهم می‌کنند. سه پارامتر پرکاربرد در این ارزیابی عبارت‌اند از:
- IR یا (Insulation Resistance) : مقاومت اولیه عایق در برابر عبور جریان مستقیم.
- PI یا (Polarization Index) : نسبت مقاومت پس از ۱۰ دقیقه به مقاومت پس از ۱ دقیقه آزمون.
- DAR یا (Dielectric Absorption Ratio): نسبت مقاومت پس از ۶۰ ثانیه به مقدار در ۳۰ ثانیه.
این شاخص‌ها از استانداردهای IEEE Std 43-2013 و IEC 60085 استخراج شده‌اند و در کنار هم برای قضاوت نهایی استفاده می‌شوند.
۲. تحلیل نتایج آزمون عایقی
۱. مقاومت عایقی (IR)
مقدار IR تابعی از دما، رطوبت محیط و میزان آلودگی سطحی عایق است. به‌صورت تجربی برای موتورها در دمای مرجع C ° ۴۰ رابطه زیر برقرار است:
که در آن Rcorr مقاومت تصحیح‌شده و q دمای آزمون بر حسب سانتی‌گراد است. مقادیر قابل قبول آن به شرح زیرند:
- بالاتر از 100 مگااهم : وضعیت عالی
- بین 20–100 مگااهم : قابل قبول ولی نیازمند پایش دوره‌ای
- کمتر از 20 مگااهم : نشانگر رطوبت یا آلودگی سطحی
۲. شاخص پلاریزاسیون (PI)
PI از رابطه زیر بدست می‌آید:
| مقدار PI | تفسیر وضعیت عایق |
| PI < 1.0 | عایق اشباع از رطوبت یا آلودگی است |
| 1.0 ≤ PI < 2.0 | شرایط متوسط – نیازمند خشک‌کردن |
| PI ≥ 2.0 | عایق خشک و سالم |
PI بر رفتار جریان جذب و پلاریزاسیون مولکولی در زمان آزمون دلالت دارد. افزایش آهسته مقاومت در ۱۰ دقیقه نخست نشانه‌ی جذب طبیعی بار در ساختار عایق است.
۳. نسبت جذب دی‌الکتریک (DAR)
DAR مطابق رابطه زیر تعریف می‌شود:
| مقدار DAR | تفسیر وضعیت |
| < 1.25 | وضعیت نامناسب، حضور رطوبت زیاد |
| 1.25 – 1.6 | ناحیه هشدار – نیاز به تمهیدات اصلاحی |
| > 1.6 | عایق سالم |
DAR به‌دلیل زمان کوتاه‌تر، برای تجهیزات با ثابت زمانی کوچک (مانند موتورهای زیر kW100) مفید است، در حالی که PI برای ماشینهای بزرگ‌تر، شاخصی اطمینان‌بخش‌تر محسوب می‌شود.

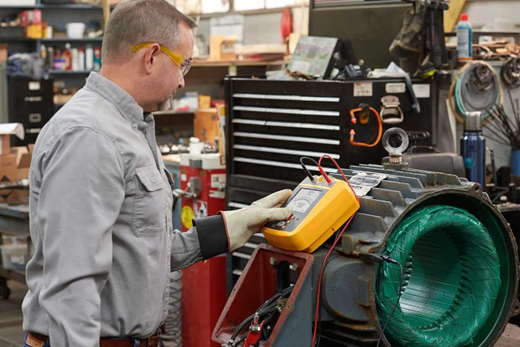

شکل ۱ : تست عایقی یک موتور القایی با توان ۵۰ اسب بخار
۳. اقدامات اصلاحی پس از مشاهده نتایج نامطلوب
۱. آماده‌سازی
در صورت پایین بودن IR یا PI، پیش از انجام هرگونه اقدام اصلاحی باید:
- برق موتور کاملاً قطع و اتصال زمین برقرار شود.
- دما، رطوبت نسبی و تاریخ آزمون ثبت شود.
- الکترودها و کابل‌های آزمون تمیز و خشک باشند.
۲. شستشو با حلالهای مجاز
هدف از شستشو، زدودن گردوغبار، نمک‌ها، روغن و غبار کربنی از سطح سیم‌پیچ است. حلالهای توصیه‌شده طبق IEEE Std 1068 حلالهای مناسب شامل موارد زیرند:
| نوع حلال | ترکیب شیمیایی | موارد استفاده | احتیاط |
| Isopropyl Alcohol (IPA) | C₃H₈O | چربی‌زدایی و پاک‌کردن چسب‌ها | اشتعال‌پذیر |
| Naphtha (Mineral Spirits) | هیدروکربن سبک | شستشوی عمومی سیم‌پیچ‌ها | تهویه الزامی |
| Trichloroethylene (TCE) | C₂HCl₃ | پاک‌سازی صنعتی سنگین | کاربرد محدود به محیط تهویه‌دار |
| CO₂-based dry cleaner | شوینده خشک مدرن | جایگزین کم‌خطر | مناسب ماشینهای حساس |
شستشو معمولا با اسپری فشار متوسط یا وان غوطه‌وری انجام می‌شود و سپس سطح با هوای تمیز خشک می‌گردد.

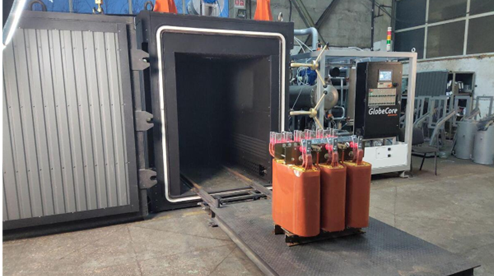

شکل ۲ : کورهٔ مخصوص خشک کردن ترانسفورماتورها
۳. خشک‌کردن عایق
در صورتی‌که نتایج پس از شستشو همچنان پایین باشند، رطوبت جذب‌شده در لایه‌های داخلی باید با خشک‌کردن از بین برود. روش‌های متداول عبارتند از:
| روش | توضیح | مزایا | کنترل |
| دمای همرفتی (Oven Drying) | نگهداری موتور در دمای °C90 – 110 به مدت 8–24 ساعت | مؤثر برای رطوبت‌های عمیق | نظارت بر افزایش تدریجی دما |
| گرمایش با مدار باز آرمیچر | اعمال جریان کم ولتاژ به سیم‌پیچ استاتور برای خود‌گرم‌شدن | بدون نیاز به خارج‌سازی | نیازمند کنترل جریان |
| خلأ و حرارت (Vacuum Drying) | ترکیب گرما و فشار منفی | کارآمد برای موتورهای بزرگ | تجهیزات گران‌قیمت |
| دما نباید از حد تحمل رزین یا لاک عایقی (معمولاً °C۱۳۰برای کلاس B و °C155 برای کلاس F) تجاوز کند. | |||
۴. آزمون مجدد و ثبت نتایج
پس از خشک‌کردن باید آزمون‌های IR، PI و DAR تکرار شوند. روند معمول افزایش مقاومت در تکرار نشانگر موفقیت خشک‌کردن است. داده‌ها در فرم‌های نگهداری تجهیزات ثبت می‌شوند تا روند کاهش یا بهبود مقاومت در بازه‌های ماهانه پایش گردد.

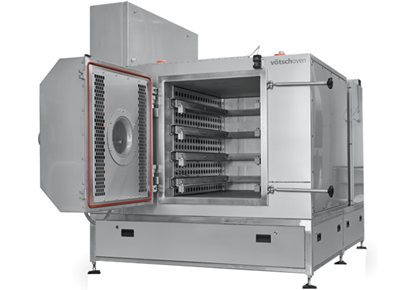

شکل ۳ : کورهٔ مخصوص خشک کردن ماشینهای الکتریکی
۴. نکات کلیدی و خطاهای رایج در تفسیر نتایج
- دمای آزمون: هر افزایش °C در دما حدود 10٪ کاهش مقاومت ایجاد می‌کند؛ تصحیح دمایی ضروری است.
- گرد و غبار رسانا (کربن یا فلز): باعث کاهش همزمان IR و PI می‌شود ولی پس از شستشو قابل بهبود است.
- پیری عایق: در این حالت PI پایین می‌ماند حتی پس از خشک‌کردن؛ نشانگر فرآیند تخریب شیمیایی است.
- آلودگی ناشی از روغن: معمولاً مقاومت ظاهراً بالا ولی PI پایین دارد، به‌دلیل اثر سطحی لایه روغنی.
۵. نتیجه‌گیری
تحلیل جامع شاخص‌های IR، PI و DAR ابزاری قوی برای پایش سلامت الکتریکی موتورها محسوب می‌شود. تشخیص صحیح منشأ افت مقاومت میان آلودگی سطحی، رطوبت، یا پیری ساختاری امکان انتخاب اقدام اصلاحی مناسب را فراهم می‌سازد. اجرای چرخه کامل (شامل تست اولیه ¬ شستشو ¬ خشک‌کردن ¬ تست مجدد)، ضامن افزایش عمر عایق و کاهش توقف‌های ناگهانی در شبکه‌های صنعتی است. به‌کارگیری حلالهای استاندارد، کنترل دقیق دما در فرآیند خشک‌کردن و نگهداری سوابق آزمون‌ها از ارکان اصلی برنامه‌های نگهداری پیش‌گیرانه است.
