در سامانههای قدرت، ایمنی و قابلیت اطمینان تجهیزات از اهمیت بالایی برخوردار است. یکی از تجهیزات کلیدی در این راستا، سکسیونر (Disconnector یا Isolator) است که وظیفه قطع کامل مدار بهمنظور اطمینان از عدم وجود جریان، خصوصاً هنگام انجام تعمیرات و نگهداری را برعهده دارد. این تجهیز، اگرچه قابلیت قطع زیر بار را ندارد، اما در طراحی ایمن و قابل اطمینان شبکههای برق نقش بسزایی دارد. در این مقاله، بهصورت جامع به این سوال که سکسیونر چیست پاسخ داده میشود و اصول عملکرد، اجزا، کاربردها، انواع مختلف آن، و مقایسهی مزایا و معایب آنها بررسی میشود. همچنین نقش سکسیونر در شبکههای هوشمند امروزی و نوآوریهای صورت گرفته در طراحی این تجهیزات بررسی خواهد شد.
مقدمه
با رشد روزافزون مصرف برق و توسعه شبکههای انتقال و توزیع، نیاز به تجهیزات قابل اطمینان جهت کنترل، ایمنی و نگهداری شبکه افزایش یافته است. سکسیونر یکی از ابزارهای کلیدی در این زمینه بهشمار میآید که در مواقع نیاز، امکان قطع فیزیکی و ایمن بخشی از شبکه را فراهم میآورد. این تجهیز معمولاً در کنار کلیدهای قدرت و دیگر تجهیزات حفاظتی مورد استفاده قرار میگیرد تا ایمنی پرسنل تعمیر و نگهداری و نیز محافظت از تجهیزات حیاتی شبکه تأمین گردد. در ادامه با ساختار، عملکرد، انواع و کاربردهای مختلف سکسیونر آشنا خواهیم شد.
تعریف و وظایف سکسیونر
سکسیونر (Disconnector یا Isolator) تجهیزی است که در شرایط بیباری (یعنی زمانی که جریانی در مدار جاری نیست)، مدار را از سایر بخشهای شبکه جدا میسازد. هدف اصلی از استفاده سکسیونر، فراهم کردن ایزولاسیون الکتریکی بین تجهیزات مختلف شبکه است تا در زمانهای تعمیر، بازرسی یا نگهداری، خطری متوجه پرسنل و تجهیزات نشود. سکسیونرها بهگونهای طراحی میشوند که پس از قطع، بهوضوح از وضعیت باز بودن کنتاکتها بتوان اطمینان حاصل کرد.
سکسیونر (Disconnector) تجهیزی است که در حالت بیباری مدار را ایزوله میکند تا ایمنی در تعمیر و نگهداری فراهم شود. برای آشنایی بیشتر، به دوره آموزش برق صنعتی آکادمی ماهر مراجعه کنید.
اجزای اصلی سکسیونر
قسمتهای تشکیلدهنده اساسی در سکسیونر عبارتند از:
- کنتاکت متحرک و ثابت: وظیفه برقراری یا قطع مدار را بر عهده دارند. این کنتاکتها معمولاً از آلیاژهایمقاوم در برابر خوردگی و حرارت ساخته میشوند.
- مکانیزم عملکرد: مکانیزم دستی یا موتوری که کنتاکتها را باز یا بسته میکند. در ولتاژهای بالا معمولاً از مکانیزم موتوری و کنترل از راه دور استفاده میشود.
- پایههای عایقی: از مواد عایق مانند پرسلان یا کامپوزیت ساخته شده و وظیفه نگهداری و ایزولهسازی اجزای فلزی از زمین را دارند.
- سیستم قفلکننده: برای جلوگیری از عملکرد اشتباه یا ناخواسته به کار میرود. این قفلها میتوانند مکانیکی، مغناطیسی یا الکترومکانیکی باشند.
- ارت داخلی یا خارجی: در برخی مدلها جهت زمینکردن بخش جداشده از مدار.

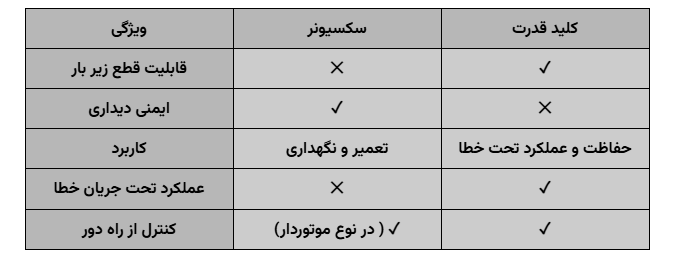

تفاوت سکسیونر و کلید قدرت
سکسیونر با کلیدهای قدرت (مانند دژنکتورها) تفاوتهای اساسی دارد:
- سکسیونر فقط در حالت بیباری استفاده میشود.
- کلید قدرت میتواند جریان خطا یا بار را قطع کند.
- سکسیونرها معمولاً در کنار دژنکتورها قرار میگیرند تا پس از قطع کلید، مدار را بهصورت فیزیکی نیز جدا کنند.
سکسیونرها در شبکههای هوشمند
با گسترش شبکههای هوشمند برق (Smart Grids)، نقش تجهیزات کلیدزنی مانند سکسیونرها نیز از یک عملکرد صرفاً مکانیکی به یک مؤلفه هوشمند، قابل پایش و کنترلپذیر تغییر یافته است. در این فضا، سکسیونرها نهتنها برای ایزولاسیون تجهیزات یا بخشهایی از شبکه مورد استفاده قرار میگیرند، بلکه بخشی از زیرساختهای مدرن پایش، کنترل و اتوماسیون به شمار میآیند.
- سکسیونرهای کنترلپذیر از راه دور (Remote-Controlled Disconnectors):
یکی از تحولات مهم در این حوزه، استفاده از سکسیونرهای مجهز به مکانیزمهای کنترل از راه دور است. این سکسیونرها میتوانند از طریق فرمانهای دیجیتال از مراکز کنترل شبکه باز یا بسته شوند. این قابلیت به اپراتورها امکان میدهد بدون حضور فیزیکی در محل، مانورهای لازم را انجام داده و در صورت بروز خطا یا نیاز به تعمیرات، سریعتر اقدام کنند.
- ادغام با سیستمهای SCADA:
سیستمهای SCADA یا (Supervisory Control And Data Acquisition) بهمنظور نظارت و کنترل گسترده بر شبکههای برق مورد استفاده قرار میگیرند. سکسیونرهای مدرن با قابلیت ارسال داده به SCADA، اطلاعاتی نظیر وضعیت کلید (باز یا بسته بودن)، جریان عبوری، دمای محفظه و وضعیت سلامت را ارسال میکنند. این ارتباط دوطرفه موجب میشود تا مانیتورینگ بلادرنگ و مدیریت پیشگیرانه در سطح وسیعتری ممکن شود. - نوآوریهای اخیر: سنسورهای هوشمند و اتوماسیون:
در راستای حرکت به سمت اتوماسیون کامل شبکهها، سکسیونرها به سنسورهای هوشمند مجهز میشوند که توانایی تشخیص پارامترهای عملیاتی مانند جریان اتصال کوتاه، افت ولتاژ، یا افزایش دما را دارند. این سنسورها میتوانند اطلاعات را به واحدهای کنترلی ارسال کرده و حتی باعث صدور فرمانهای خودکار برای قطع یا وصل شبکه شوند.
برخی از مدلهای جدید، دارای الگوریتمهایی برای یادگیری رفتار عادی شبکه و شناسایی تغییرات ناگهانی هستند. این ویژگی، قدرت پاسخدهی شبکه به خطاها را بهشدت افزایش داده و زمان بازیابی را کاهش میدهد.

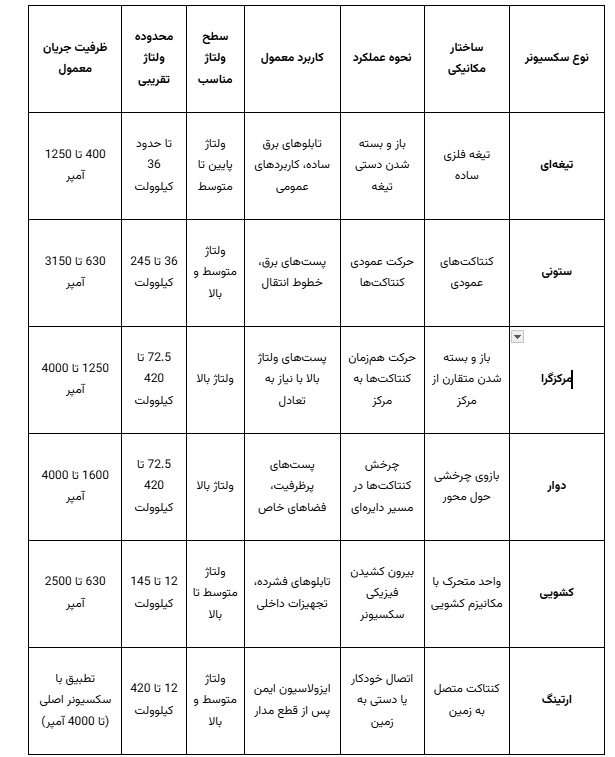

انواع اصلی سکسیونر
در این بخش، به بررسی جامعتر انواع اصلی سکسیونر میپردازیم. شناخت این مدلها برای انتخاب صحیح نوع سکسیونر متناسب با شرایط عملکردی و محیطی شبکه، اهمیت فراوانی دارد.
سکسیونر تیغهای
سکسیونر تیغهای یکی از سادهترین و قدیمیترین انواع سکسیونرها محسوب میشود که ساختار آن بسیار ابتدایی اما کاربردی است. در این نوع سکسیونر، یک تیغه فلزی – که معمولاً از جنس مس یا آلیاژهای مقاوم در برابر خوردگی ساخته میشود – وظیفه قطع و وصل مدار را بر عهده دارد. عملکرد آن بهگونهای است که با جابهجایی دستی یا مکانیکی تیغه، اتصال الکتریکی برقرار یا قطع میشود. زمانی که تیغه بهطور کامل در موقعیت قطع قرار گیرد، مدار بهطور کامل ایزوله میشود. سادگی ساختار، هزینه پایین و قابلیت اطمینان مناسب از جمله ویژگیهایی است که باعث شده این نوع سکسیونر همچنان در بسیاری از کاربردهای ساده و کمولتاژ مورد استفاده قرار گیرد.
- مزایا:
- سادهترین طراحی از نظر ساختار و هزینه.
- برای مدارهای فشار قوی و فشار متوسط استفاده میشود.
- معایب:
- در هنگام قطع، احتمال جرقه وجود دارد.
- عملکرد بهصورت دستی یا با نیروی انسانی انجام میشود که احتمال خطای انسانی را بالا میبرد.
- در شبکههای پیچیده و هوشمند کاربرد کمتری دارد.
- کاربرد:
- بیشتر در پستهای قدیمی و سیستمهای صنعتی کوچک استفاده میشود.
- برای استفاده در شبکههایی با ولتاژ پایینتر مناسب است.
سکسیونر ستونی
سکسیونر ستونی یکی از انواع رایج سکسیونرها در سیستمهای قدرت است که کنتاکتهای آن در موقعیتی عمودی قرار دارند و حرکت باز و بسته شدن کنتاکتها نیز بهصورت عمودی انجام میشود. طراحی این نوع سکسیونر به گونهای است که قابلیت عملکرد مطمئن در ولتاژهای متوسط و بالا را فراهم میکند. ساختار عمودی آن علاوه بر صرفهجویی در فضا، امکان جداسازی واضح و ایمن فازها را فراهم کرده و به همین دلیل در پستهای برق و خطوط انتقال کاربرد گستردهای دارد.
- مزایا:
- طراحی ساده و اقتصادی.
- به راحتی میتوان در پستهای فضای محدود نصب کرد.
- عایقبندی مناسب و عملکرد بدون ایجاد جرقه در هنگام قطع.
- معایب:
- نیاز به فضای کافی برای حرکت عمودی دارد.
- در صورتی که نیاز به کنترل از راه دور باشد، باید مکانیزم موتوری به آن اضافه شود.
- کاربرد:
- پستهای فشار متوسط و بالا.
- در مناطقی که محدودیت فضایی وجود ندارد مناسب است.
سکسیونر مرکزگرا
سکسیونر مرکزگرا نوعی سکسیونر با طراحی خاص است که در آن کنتاکتها بهصورت متقارن و از مرکز باز یا بسته میشوند. در این ساختار، محور مرکزی در وسط سکسیونر قرار دارد و هر یک از کنتاکتها از دو سمت به سمت این محور حرکت میکنند تا اتصال برقرار یا قطع شود. این طراحی متقارن موجب توزیع یکنواخت نیرو و کاهش فشار مکانیکی بر اجزا میشود. سکسیونرهای مرکزگرا معمولاً در کاربردهایی استفاده میشوند که نیاز به عملکرد هماهنگ و پایدار در شرایط ولتاژ و جریان بالا وجود دارد.
- مزایا:
- معمولاً در پستهای ولتاژ بالا و برای استفاده در مدارهای حساس بهکار میرود.
- طراحی دقیقتر و امکان کنترل دقیقتر.
- ایجاد ایزولاسیون کامل و محافظت بهتر از تجهیزات.
- معایب:
- نیاز به فضای بیشتر نسبت به سایر انواع سکسیونرها.
- پیچیدگی بیشتری در طراحی و ساخت دارد.
- کاربرد:
- پستهای فشار قوی.
- در سیستمهایی که نیاز به قطع و وصل دقیق و ایمن دارند.
سکسیونر دوار
سکسیونر دوار نوعی سکسیونر با مکانیزم چرخشی است که در آن کنتاکتها بهصورت دایرهای باز و بسته میشوند. عملکرد این سکسیونر مبتنی بر چرخش یک بازوی رسانا حول یک محور است که باعث برقراری یا قطع اتصال بین کنتاکتها میشود. طراحی دوار این نوع سکسیونر، امکان عملکرد نرمتر و کنترلشدهتری را فراهم میکند و به همین دلیل معمولاً در ولتاژهای بالا و در پستهای برق با ظرفیت بالا مورد استفاده قرار میگیرد. ساختار خاص آن همچنین موجب افزایش استحکام مکانیکی و کاهش فضای اشغالشده نسبت به برخی مدلهای دیگر میشود.
- مزایا:
- طراحی مکانیکی پیچیدهتر، ولی در عین حال بسیار قابل اعتماد.
- امکان نصب در انواع محیطهای مختلف (از جمله فضاهای باز).
- تحمل بار و جریان بالا.
- معایب:
- نیاز به نگهداری بیشتر به دلیل حرکت چرخشی.
- ممکن است در صورت خرابی، جایگزینی یا تعمیر آن دشوار باشد.
- کاربرد:
- در شبکههای انتقال برق با ولتاژ بالا.
- برای استفاده در مکانهایی که نیاز به توان بالا و قطع و وصل با دقت دارند.
سکسیونر کشویی
سکسیونر کشویی نوعی سکسیونر با مکانیزم متحرک است که در آن کل واحد سکسیونر بهصورت کشویی از داخل تجهیزات بیرون کشیده یا به داخل رانده میشود. این طراحی امکان جداسازی فیزیکی و دیداری تجهیزات را فراهم میکند و به همین دلیل در کاربردهایی که نیاز به ایمنی بالا و فضای محدود وجود دارد، بسیار کاربردی است. سکسیونرهای کشویی معمولاً در پستهای فشرده، تابلوهای ولتاژ بالا و تجهیزات داخلی استفاده میشوند، جایی که سهولت در تعمیر، نگهداری و تعویض تجهیزات اهمیت ویژهای دارد. طراحی کشویی همچنین موجب تسهیل در نصب و بهرهبرداری سریع از تجهیزات میشود.
- مزایا:
- امکان جابجایی آسان و تعویض قطعات.
- امکان نصب و تعمیر آسان بدون نیاز به توقف کامل سیستم.
- طراحی مناسب برای استفاده در پستهای فشار قوی.
- معایب:
- نیاز به فضای بیشتری برای جابجایی.
- قیمت بالاتر به دلیل مکانیزمهای پیچیده و جابجایی.
- کاربرد:
- پستهای فشار قوی و سیستمهایی که نیاز به تعمیر و نگهداری دورهای دارند.
- استفاده در سیستمهای صنعتی که نیاز به جابجایی و تغییر تجهیزات دارند.
سکسیونر ارتینگ
سکسیونر ارتینگ نوعی سکسیونر تخصصی است که برای ایمنسازی تجهیزات و خطوط برق پس از قطع مدار به کار میرود. این سکسیونر بهطور خاص برای اتصال سیستم به زمین طراحی شده و وظیفه آن تخلیه ولتاژهای باقیمانده و جلوگیری از خطرات ناشی از بارهای القایی یا الکترواستاتیکی است. پس از قطع کامل مدار توسط سکسیونر اصلی، سکسیونر ارتینگ وارد مدار میشود و بهطور خودکار یا دستی، بخش ایزولهشده را به زمین متصل میکند. استفاده از این نوع سکسیونر در محیطهای ولتاژ متوسط و بالا، بهویژه در پستهای برق و شبکههای انتقال، نقش مهمی در افزایش ایمنی کارکنان و تجهیزات دارد.
- مزایا:
- محافظت از تجهیزات و ایمنی بیشتر در هنگام تعمیرات و نگهداری.
- جلوگیری از خطرات ناشی از ولتاژهای باقیمانده.
- قابلیت عملکرد خودکار و سریع.
- معایب:
- معمولاً تنها در موارد خاص (مانند تعمیرات) استفاده میشود.
- در شرایط غیر ضروری ممکن است نیاز به استفاده از آن نباشد.
- کاربرد:
- در شبکههای ولتاژ بالا و مکانهایی که نیاز به تخلیه سریع ولتاژهای باقیمانده دارند.
- استفاده در پستهای فشار قوی برای ایمنی بیشتر هنگام عملیات نگهداری.
تعمیر و نگهداری سکسیونرها
سکسیونرها بهعنوان تجهیزات ایزولهکننده در سیستمهای قدرت، از اهمیت بالایی در حفظ ایمنی و قابلیت اطمینان شبکه برخوردار هستند. عملیات تعمیر و نگهداری منظم میتواند طول عمر تجهیزات را افزایش داده و از وقوع خرابیهای ناگهانی جلوگیری کند. عدم توجه به نگهداری صحیح ممکن است منجر به عملکرد نادرست سکسیونرها و در نهایت ایجاد خطرات جدی برای شبکه و پرسنل تعمیر و نگهداری شود.
تعمیرات پیشگیرانه
برنامههای نگهداری پیشگیرانه از مهمترین بخشهای مدیریت تجهیزات برقی هستند که میتوانند از وقوع خرابیهای بزرگ جلوگیری کنند. این برنامهها معمولاً شامل بررسی منظم و پیشبینی خرابیهای احتمالی بهویژه در بخشهایی هستند که تحت فشار بیشتری قرار دارند، مانند مکانیزمهای باز و بسته کردن کنتاکتها، کنتاکتهای فلزی، و عایقها.
اقدامات پیشگیرانه شامل:
- بازرسی منظم: بررسی فیزیکی سکسیونرها برای شناسایی هرگونه آسیب یا سایش در مکانیزمهای حرکتی و کنتاکتها.
- نظافت و روغنکاری: روغنکاری منظم مکانیزمهای متحرک برای جلوگیری از خوردگی و سایش. همچنین تمیز کردن کنتاکتها از گرد و غبار، کربن و سایر مواد اضافی برای جلوگیری از تخلیه و آلودگی.
- بررسی عایقها: ارزیابی وضعیت عایقهای سکسیونر برای شناسایی ترکخوردگی، سایش یا سایر آسیبها. عایقهای آسیبدیده میتوانند عملکرد سکسیونر را تحت تأثیر قرار دهند و خطرات احتمالی بهوجود آورند.
تعمیرات اضطراری
در صورت بروز خرابیهای غیرمنتظره، سکسیونرها باید سریعاً تعمیر شوند تا عملکرد شبکه قطع نشود. برای انجام تعمیرات اضطراری، لازم است که:
- تعویض کنتاکتها: در صورت وجود آسیب جدی به کنتاکتها، باید کنتاکتهای جدید نصب شوند.
- بررسی مکانیزمهای متحرک: تعمیر یا تعویض قطعات متحرک که ممکن است به دلیل سایش یا فرسودگی عملکرد نادرستی داشته باشند.
- تست عملکرد: پس از هر تعمیر، سکسیونر باید تحت تست عملکردی قرار گیرد تا اطمینان حاصل شود که کنتاکتها بهدرستی باز و بسته میشوند.
تستهای دورهای و بازرسی
برای ارزیابی سلامت سکسیونرها، تستهای دورهای اهمیت زیادی دارند:
- تست عایقی: این تست برای ارزیابی عملکرد عایقها انجام میشود. تستهایی مانند تست مقاومت عایقی یا تست ولتاژ بالا معمولاً برای اطمینان از عدم وجود نقص در عایقها انجام میشود.
- تست مکانیکی: ارزیابی حرکت مکانیزمهای سکسیونر برای اطمینان از عملکرد صحیح و جلوگیری از گیر کردن یا آسیبدیدگی.
- تست عملکردی: بررسی اینکه آیا سکسیونر به درستی عمل میکند و در هنگام قطع و وصل، جرقه ایجاد نمیکند و اتصال ایمن برقرار میشود.
تعمیرات در محیطهای مختلف
در محیطهای خاص مانند مناطق مرطوب یا خاکی، خرابیهای ناشی از خوردگی یا آلودگی میتواند بیشتر باشد. بنابراین، تعمیرات و نگهداری باید بهطور خاص برای این شرایط تنظیم شود. استفاده از پوششهای ضد خوردگی و روغنکاری بیشتر در این محیطها ضروری است.
استانداردهای مربوط به سکسیونر
برای طراحی، ساخت، نصب و نگهداری سکسیونرها، استانداردهای بینالمللی متعددی وجود دارد که بهطور گسترده در صنعت برق پذیرفته شدهاند. این استانداردها تضمین میکنند که تجهیزات مطابق با الزامات ایمنی و عملکردی عمل کنند.
مهمترین استانداردها عبارتند از:
- IEC 62271-102: این استاندارد مربوط به سکسیونرها و سوئیچهای ارتکن است که برای ولتاژهای بالا طراحی شدهاند. این استاندارد الزامات مختلفی برای نصب، تست و نگهداری سکسیونرها در پستهای ولتاژ بالا دارد.
- ANSI C37.30: این استاندارد برای سوئیچها و سکسیونرهای فشار قوی است که شامل شرایط عملکرد، طراحی، تست و ایمنی میشود.
- ISO 9001: این استاندارد مربوط به سیستمهای مدیریت کیفیت است که شامل فرآیندهای تولید، نگهداری، و تعمیر تجهیزات برقی نیز میشود.
الزامات طراحی
استانداردهای طراحی سکسیونر بهطور خاص شامل موارد زیر است:
- ولتاژ عملیاتی: طراحی سکسیونر باید با توجه به ولتاژ عملیاتی شبکه انجام شود. این استانداردها حداقل ولتاژ و حداکثر ولتاژ قابل تحمل برای سکسیونر را مشخص میکنند.
- عایقبندی: انتخاب مواد عایق مناسب برای جلوگیری از تخلیه و آسیب به تجهیزات حیاتی شبکه الزامی است.
- مکانیزمهای باز و بسته کردن: مکانیزمهای سکسیونر باید بتوانند بهراحتی و بدون ایجاد جرقه یا آسیب به کنتاکتها عمل کنند.
- سیستمهای ایمنی: استفاده از سیستمهای قفلکننده و مکانیزمهای ایمنی برای جلوگیری از عملکرد اشتباه یا ناخواسته سکسیونر در هنگام نگهداری
الزامات نصب و آزمایش
الزامات نصب شامل رعایت فاصلههای مناسب، نصب سکسیونر در مکانهایی با دسترسی آسان برای تعمیر و نگهداری و اطمینان از قرارگیری آن در جهت صحیح است. همچنین باید اطمینان حاصل شود که سیستمهای ایمنی مانند دژنکتورها بهدرستی نصب شدهاند.
آزمایشهای مربوطه برای ارزیابی عملکرد سکسیونرها قبل و بعد از نصب، باید بر اساس استانداردهای IEC و ANSI انجام شود تا اطمینان حاصل شود که سکسیونر تحت شرایط مختلف بهدرستی عمل خواهد کرد.
استانداردهای نظارتی و محیطی
ISO 14001 و OHSAS 18001 استانداردهای مربوط به مدیریت محیط زیست و ایمنی و بهداشت شغلی هستند که بهطور غیرمستقیم بر طراحی، نصب و نگهداری سکسیونرها تاثیرگذار هستند. این استانداردها تضمین میکنند که تولید و استفاده از سکسیونرها با حداقل آسیب به محیط زیست و بالاترین استانداردهای ایمنی انجام میشود.
نتیجهگیری
سکسیونرها بهعنوان یکی از اجزای حیاتی در شبکههای انتقال و توزیع برق، نقش کلیدی در ایمنی و قابلیت اطمینان ایفا میکنند. شناخت دقیق انواع سکسیونر، ویژگیها، کاربردها و محدودیتهای هر نوع، به مهندسین در طراحی بهینه و ایمن شبکههای قدرت کمک شایانی میکند. با پیشرفت فناوری، سکسیونرهای هوشمند و کنترلپذیر از راه دور جایگزین مدلهای سنتی خواهند شد که این امر به بهبود بهرهوری، کاهش خطاهای انسانی و افزایش ایمنی منجر میشود.
پرسشهای متداول
۱ - آیا سکسیونر میتواند جریان بار را قطع کند؟
خیر، سکسیونر تنها در حالت بیباری عمل میکند و در صورت وجود جریان باید ابتدا مدار توسط دژنکتور قطع شود.
۲ - آیا میتوان سکسیونر را از راه دور کنترل کرد؟
بله، سکسیونرهای موتوردار یا دارای کنترل SCADA قابلیت کنترل از راه دور دارند.
۳ - تفاوت بین سکسیونر و ارتکن چیست؟
سکسیونر مدار را از نظر الکتریکی جدا میکند، ولی ارتکن بخش جداشده را به زمین متصل میکند تا ولتاژهای باقیمانده تخلیه شوند.
۴ - کدام نوع سکسیونر برای پستهای فضای کم مناسبتر است؟
سکسیونر ستونی یا سکسیونر با طراحی فشرده برای فضاهای محدود مناسبتر هستند.
۵ - آیا استاندارد خاصی برای طراحی سکسیونر وجود دارد؟
بله، استانداردهای IEC 62271-102 و ANSI C37.30 بهطور گسترده در طراحی و آزمون سکسیونرها استفاده میشوند.
