تصور کنید صبح هنگام، بدون آنکه از رختخواب خارج شوید، پردهها بهآرامی کنار میروند، سیستم گرمایشی دمای مطلوب را تنظیم میکند و قهوهساز شروع به کار میکند؛ این تصویر رؤیایی، دیگر یک سناریوی آیندهنگرانه نیست، بلکه نتیجهی مستقیم هوشمند سازی ساختمان با PLC است. در دنیای امروز که خانهها به سرعت به سمت هوشمند شدن پیش میروند، استفاده از کنترلرهای منطقی برنامهپذیر (PLC) به عنوان قلب تپنده این سیستمها، تحولی نو در دقت، پایداری و قابلیت اطمینان ایجاد کرده است.
در حالی که بسیاری از سیستمهای هوشمند مبتنی بر اینترنت یا اپلیکیشنهای موبایل هستند، PLC با دقت، پایداری و انعطافپذیری بالا، راهحلی حرفهای برای کنترل ساختمان ارائه میدهد. در این مقاله، با بررسی نقش PLC در هوشمندسازی ساختمان، مزایا، اجزای سیستم، و یک نمونه کاربردی واقعی، نشان خواهیم داد که چگونه میتوان خانهای هوشمند، کارآمد و ایمن ساخت.
تعریف مفاهیم کلیدی
برای درک بهتر کاربرد و اهمیت هوشمند سازی ساختمان با PLC، ابتدا لازم است با برخی مفاهیم پایه در این حوزه آشنا شویم. این مفاهیم، زیربنای طراحی و اجرای یک سیستم هوشمند موفق را تشکیل میدهند.
PLC یا (Programmable Logic Controller)
کنترلر منطقی برنامهپذیر یا PLC، یک کامپیوتر صنعتی تخصصی است که وظیفه نظارت، کنترل و مدیریت فرآیندها را برعهده دارد. PLC ها به دلیل پایداری بالا، مقاومت در برابر نویز، و قابلیت برنامهنویسی انعطافپذیر، در صنایع مختلف مورد استفاده قرار میگیرند و امروزه یکی از گزینههای مطمئن در پیادهسازی سیستمهای هوشمند ساختمانی هستند.
خانه هوشمند (Smart Home)
خانهای است که اجزای مختلف آن مانند روشنایی، گرمایش، سرمایش، سیستمهای حفاظتی و تجهیزات برقی، با کمک فناوریهای خودکار و قابل برنامهریزی کنترل میشوند. در هوشمند سازی ساختمان با PLC، این کنترل با استفاده از ورودیهایی نظیر سنسورها و فرمانهایی از طریق برنامهنویسی انجام میشود.
سنسورها (Sensors)
سنسورها نقش چشم و گوش سیستم هوشمند را ایفا میکنند. آنها اطلاعات محیطی مانند دما، نور، حرکت، رطوبت یا حضور افراد را جمعآوری کرده و به PLC ارسال میکنند تا بر اساس آن تصمیمگیری صورت گیرد.
عملگرها (Actuators)
عملگرها خروجیهای سیستم را کنترل میکنند. آنها بر اساس فرمان PLC، اقدام به خاموش/روشن کردن چراغها، باز و بسته کردن پردهها، کنترل شیرهای برقی یا سیستمهای تهویه میکنند.
HMI یا (Human Machine Interface)
رابط کاربر با سیستم، معمولاً بهصورت نمایشگر لمسی یا پنل کنترلی است که کاربر از طریق آن میتواند وضعیت سیستم را مشاهده کرده یا فرمانهای لازم را وارد کند. در هوشمند سازی ساختمان با PLC، HMI نقش مهمی در مدیریت دستی و مانیتورینگ دارد.
پروتکلهای ارتباطی
برای برقراری ارتباط بین تجهیزات مختلف، پروتکلهایی مانند Modbus، KNX، MQTT یا Ethernet/IP استفاده میشود. انتخاب پروتکل مناسب در طراحی یک سیستم هوشمند پایدار و قابل گسترش، حیاتی است.
شناخت این مفاهیم، پایهای ضروری برای ورود به طراحی و اجرای سیستمهای هوشمند سازی ساختمان با PLC بهشمار میآید و در ادامه، به نحوه بهکارگیری آنها در یک پروژه واقعی خواهیم پرداخت.
دلایل استفاده از PLC در هوشمند سازی ساختمان
در دنیای امروز که فناوریهای خانه هوشمند تنوع زیادی پیدا کردهاند، یکی از مهمترین پرسشها برای مهندسان و طراحان سیستم این است که کدام روش کنترل، قابلاعتمادتر، دقیقتر و در بلندمدت بهصرفهتر است؟ در پاسخ به این سؤال، بسیاری از متخصصان، هوشمند سازی ساختمان با PLC را به عنوان راهحلی صنعتی، حرفهای و آیندهدار پیشنهاد میکنند. دلایل زیر، اهمیت انتخاب PLC را در این مسیر روشن میسازد:
۱. پایداری و اطمینان بالا
PLCها ذاتاً برای محیطهای صنعتی طراحی شدهاند و از نظر عملکرد در شرایط سخت، نویزهای الکترومغناطیسی و بارهای سنگین الکتریکی بسیار مقاوم هستند. همین ویژگیها باعث میشود در هوشمند سازی ساختمان با PLC، سیستم دچار قطع و خطای مکرر نشود، خصوصاً در پروژههای حساس مانند بیمارستانها، هتلها یا ساختمانهای تجاری بزرگ.
۲. انعطافپذیری در برنامهنویسی و کنترل
با استفاده از زبانهای برنامهنویسی استاندارد (مانند Ladder Diagram، Structured Text یا FBD)، میتوان انواع سناریوهای کنترلی را در PLC پیادهسازی کرد. این قابلیت باعث میشود بدون نیاز به تجهیزات اضافی، سیستم کاملاً متناسب با نیاز هر پروژه طراحی و اجرا شود.
۳. قابلیت گسترش و مقیاسپذیری بالا
در پروژههای بزرگ میتوان بهراحتی ورودیها و خروجیهای جدید به سیستم PLC اضافه کرد، بدون نیاز به تغییرات کلی در معماری سیستم.
۴. یکپارچگی با سیستمهای دیگر
با پشتیبانی از پروتکلهای ارتباطی صنعتی مانند Modbus، KNX، BACnet و Ethernet/IP، PLCها میتوانند بهراحتی با سیستمهای تهویه مطبوع، آسانسورها، سیستمهای امنیتی و حتی تجهیزات مبتنی بر IoT ادغام شوند.
۵. عمر مفید طولانی و نگهداری آسان
برخلاف بسیاری از سیستمهای مبتنی بر تجهیزات مصرفی یا تجاری، PLCها عمر مفید بالایی دارند و نیاز چندانی به تعمیرات پیدرپی یا تعویض ندارند. این موضوع در کاهش هزینههای نگهداری ساختمان نقش کلیدی دارد.
۶. استقلال از بسترهای اینترنتی و موبایلی
در بسیاری از راهکارهای رایج، عملکرد سیستم وابسته به اتصال اینترنت یا اپلیکیشنهای موبایلی است؛ اما در هوشمند سازی ساختمان با PLC، تصمیمگیری و اجرای فرمانها بهصورت داخلی انجام میشود و امنیت، سرعت و اطمینان بیشتری فراهم میشود.
با در نظر گرفتن این مزایا، میتوان گفت استفاده از PLC در هوشمندسازی ساختمان نهتنها یک انتخاب فنی دقیق، بلکه سرمایهگذاری هوشمندانه برای دوام، امنیت و انعطافپذیری بالای پروژه محسوب میشود.
میخواهید بدون پیچیدگیهای برندهای گرانقیمت، برنامهنویسی PLC را سریع و کاربردی یاد بگیرید؟
دوره اتوماسیون فتک (FATEK) برای شما طراحی شده است. برای ثبت نام در این دوره کاربردی کلیک کنید!

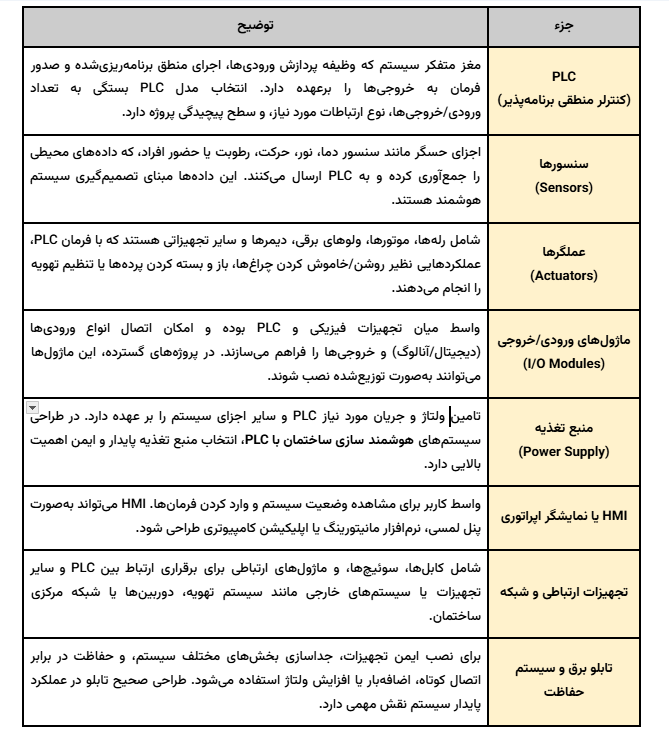

اجزای یک سیستم هوشمند ساختمانی مبتنی بر PLC
برای پیادهسازی یک پروژه موفق در زمینه هوشمند سازی ساختمان با PLC، شناخت دقیق اجزای اصلی سیستم امری ضروری است. هر یک از این اجزا نقش مشخصی در جمعآوری داده، تصمیمگیری و اجرای فرمانها ایفا میکنند. در ادامه با مهمترین بخشهای این سیستم آشنا میشویم:
با شناخت کامل این اجزا، مهندسان میتوانند سیستمهای هوشمند سازی ساختمان با PLC را بهصورت حرفهای طراحی، نصب و بهرهبرداری کنند؛ سیستمی که علاوه بر هوشمندی، از نظر ایمنی و دوام نیز قابل اعتماد است.

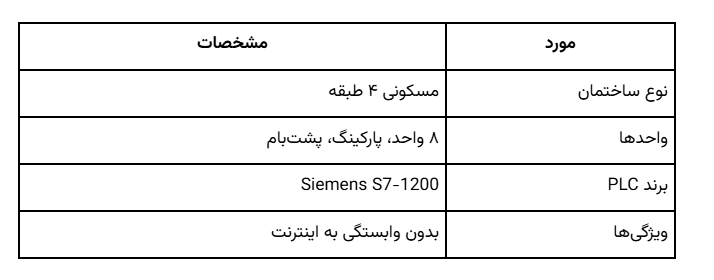

پروژه نمونه: هوشمند سازی یک ساختمان مسکونی ۴ طبقه با PLC
در این سناریو، هدف اجرای پروژهی هوشمند سازی ساختمان با PLC برای یک مجتمع ۴ طبقهی مسکونی است که شامل ۸ واحد، راهپله، پارکینگ و پشتبام است. کارفرما تمایل دارد بدون وابستگی به اینترنت و اپلیکیشنهای خارجی، امکانات هوشمند زیر را در ساختمان پیادهسازی کند:
- روشنایی خودکار راهپله و پارکینگ
- کنترل روشنایی و تهویه هر واحد
- مدیریت پمپ آب و سیستم آبیاری پشتبام
- کنترل باز و بسته شدن درب پارکینگ و درب ورودی اصلی
- مانیتورینگ مصرف انرژی طبقات
فاز اول: طراحی و انتخاب تجهیزات
- PLC مرکزی: از یک PLC برند Siemens سری S7-1200 برای کنترل مرکزی استفاده شد.
- ماژولهای ورودی/خروجی: برای هر طبقه یک ماژول ورودی-خروجی توزیعشده در نظر گرفته شد تا سیمکشی کاهش یابد.
- سنسورها: سنسورهای حرکتی برای راهپله و پارکینگ، سنسور دما برای کنترل تهویه و سنسور سطح آب برای مخزن بهکار گرفته شد.
- عملگرها: رلههای صنعتی برای کنترل روشنایی، فن، پمپ آب و شیرهای برقی نصب شدند.
- HMI لمسی: در طبقه همکف نصب شد تا مدیر ساختمان بتواند عملکرد سیستم را مشاهده و تنظیم کند.
فاز دوم: برنامهنویسی و پیادهسازی
برنامهی اصلی در محیط TIA Portal نوشته شد و سناریوهای مختلف در آن لحاظ گردید. برای مثال:
- روشنایی پارکینگ با تشخیص حضور خودرو فعال شود و پس از ۵ دقیقه غیرفعال گردد.
- در ساعات مشخصی از شبانهروز، سیستم تهویهی واحدها با شرط دمای محیط، بهصورت خودکار روشن شود.
- در صورت افت سطح آب در مخزن، پمپ طبقهی پایین بهصورت خودکار فعال شود و پس از پر شدن مخزن خاموش گردد.
- با کارت RFID، درب پارکینگ باز شود و در صورت عدم ورود پس از ۳۰ ثانیه دوباره قفل شود.
فاز سوم: تست، آموزش و بهرهبرداری
پس از تست کامل سیستم، یک جلسه آموزشی برای ساکنین و مدیر ساختمان برگزار شد تا کار با پنل HMI و عملکرد سیستم را یاد بگیرند. سیستم بهگونهای برنامهریزی شده بود که حتی بدون اینترنت نیز بهدرستی کار کند و تنها در موارد مانیتورینگ از شبکه داخلی استفاده شود.
نتایج
- کاهش حدود ۳۰٪ مصرف برق در بخش مشاعات ساختمان
- افزایش امنیت با ثبت زمان و تعداد دفعات باز شدن درب پارکینگ
- رضایت ساکنین از عملکرد خودکار روشنایی و تهویه
- امکان ارتقاء آسان در آینده با افزودن قابلیتهایی مانند سیستم اعلام حریق یا کنترل صوتی
این پروژه نشان میدهد که هوشمند سازی ساختمان با PLC نهتنها در ساختمانهای بزرگ تجاری، بلکه در مقیاسهای کوچکتر مسکونی نیز کاملاً عملی، مقرونبهصرفه و قابل اطمینان است. همچنین، انعطافپذیری و دوام بالای سیستم باعث میشود تا در آینده نیز قابل توسعه و سازگار با فناوریهای جدید باشد.

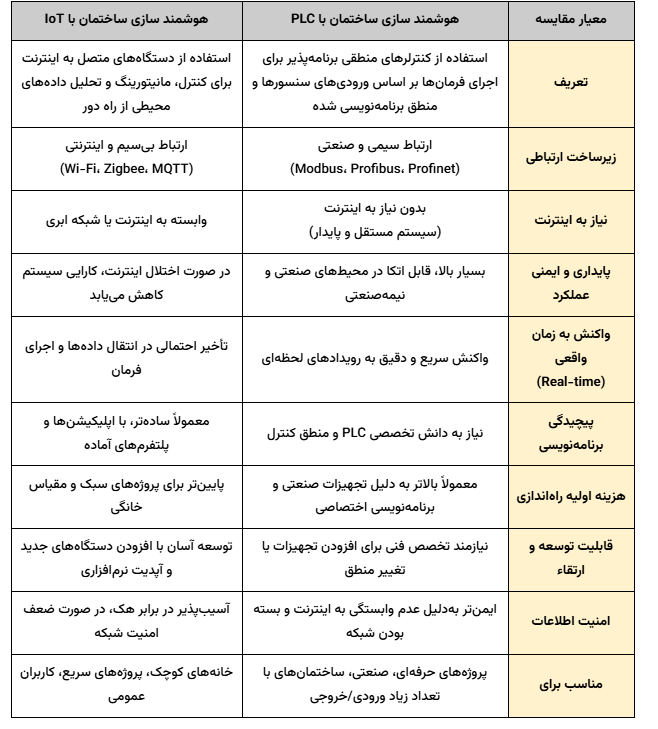

مقایسه: هوشمند سازی ساختمان با PLC در برابر IoT
- اگر هدف، پایداری، امنیت بالا و کنترل دقیق صنعتی باشد، بدون شک هوشمند سازی ساختمان با PLC انتخاب مناسبی است، بهویژه برای ساختمانهای بزرگ، تأسیسات حساس و پروژههای بلندمدت.
- اما اگر سهولت نصب، دسترسی از راه دور و امکان اتصال به اینترنت مزیت محسوب شود (مثلاً در ویلاها یا خانههای کوچک)، سیستمهای مبتنی بر IoT کاربردیتر هستند.
البته در برخی پروژههای پیشرفته، ترکیب این دو فناوری نیز امکانپذیر و بسیار مؤثر است؛ برای مثال، PLC وظیفه کنترل اصلی را بر عهده دارد و دادهها از طریق IoT برای مانیتورینگ یا گزارشگیری ارسال میشوند.
مزایا و چالشهای هوشمند سازی ساختمان با PLC
مزایا
- پایداری و اطمینان بالا: PLCها برای کار در محیطهای صنعتی طراحی شدهاند و مقاومت بالایی در برابر نویز، نوسانات برق و شرایط سخت دارند. این ویژگی باعث میشود سیستم هوشمند مبتنی بر PLC بسیار پایدار و قابل اطمینان باشد.
- واکنش سریع و کنترل دقیق: سیستمهای PLC میتوانند در زمان واقعی (Real-time) واکنش نشان دهند و فرامین کنترل را بدون تأخیر اجرا کنند که برای کنترل سیستمهای تهویه، روشنایی و امنیت ساختمان حیاتی است.
- امکان توسعه و سفارشیسازی: برنامه PLC قابل توسعه و تغییر است و مهندسین میتوانند بر اساس نیازهای خاص هر ساختمان، منطق کنترل را بهصورت دقیق پیاده کنند.
- عدم وابستگی به اینترنت: سیستمهای PLC معمولاً مستقل از اینترنت عمل میکنند، که ریسک از کار افتادن به دلیل مشکلات شبکه را به حداقل میرساند و امنیت سیستم را افزایش میدهد.
- امنیت بالاتر: به دلیل بسته بودن شبکههای صنعتی و استفاده از پروتکلهای اختصاصی، دسترسی غیرمجاز و حملات سایبری سختتر صورت میگیرد.
- مدیریت متمرکز: با استفاده از PLC میتوان تمامی بخشهای ساختمان را بهصورت یکپارچه و متمرکز کنترل کرد.
چالشها
- هزینه اولیه بالاتر: تجهیزات PLC و طراحی برنامه آن معمولاً هزینه اولیه بالاتری نسبت به سیستمهای سادهتر مبتنی بر IoT دارند.
- نیاز به تخصص فنی: برنامهنویسی و نگهداری PLC نیازمند مهارتهای تخصصی و دانش فنی است که ممکن است در دسترس همه کاربران نباشد.
- پیچیدگی نصب و سیمکشی: بهخصوص در پروژههای بزرگ، نصب و سیمکشی تجهیزات PLC زمانبر و پیچیده است و نیازمند برنامهریزی دقیق دارد.
- محدودیت در قابلیت دسترسی از راه دور: بهصورت معمول، PLC به اینترنت متصل نیست و برای مانیتورینگ از راه دور نیاز به واسطهها یا تجهیزات اضافی دارد.
- بهروزرسانی نرمافزاری پیچیدهتر: تغییرات در برنامه PLC ممکن است نیاز به توقف سیستم یا حضور فنی در محل داشته باشد.
بررسی وضعیت استفاده از PLC در هوشمندسازی ساختمان در ایران
در ایران، هوشمندسازی ساختمان با PLC هنوز در مراحل توسعه و رشد قرار دارد و با وجود پیشرفتهای قابل توجه در حوزه اتوماسیون صنعتی، استفاده گسترده از PLC در پروژههای مسکونی و تجاری هوشمند نسبتاً محدود است. چند عامل مهم در این وضعیت مؤثرند:
- تمرکز بیشتر بر سیستمهای ساده و مبتنی بر IoT: به دلیل هزینه کمتر و سهولت نصب، بسیاری از پروژههای هوشمندسازی در ایران به سمت استفاده از تجهیزات مبتنی بر اینترنت اشیاء (IoT) متمایل شدهاند، بهویژه در خانههای هوشمند کوچک و متوسط.
- کمبود دانش تخصصی و نیروی متخصص: برنامهنویسی و نگهداری سیستمهای PLC نیازمند مهارتهای فنی ویژه است که در بسیاری از شرکتها و مراکز خدماتی در سطح گسترده در دسترس نیست. این موضوع باعث شده استفاده از PLC در پروژههای هوشمند ساختمان محدود شود.
- قیمت بالای تجهیزات و واردات: تجهیزات PLC اغلب بهصورت وارداتی تأمین میشوند و بهدلیل نوسانات ارزی و هزینههای بالای گمرکی، قیمت تمامشده این سیستمها نسبت به گزینههای جایگزین بیشتر است.
- محیطهای صنعتی اولویت بالاتر: بخش عمده استفاده از PLC در ایران هنوز معطوف به صنایع بزرگ، کارخانجات و پروژههای صنعتی است و بازار ساختمانهای هوشمند به نسبت هنوز جای کار دارد.
- افزایش آگاهی و پروژههای نمونه: در سالهای اخیر، با رشد آکادمیهای مهندسی و آموزشهای تخصصی، آگاهی نسبت به مزایای هوشمندسازی ساختمان با PLC افزایش یافته و پروژههای نمونه موفقی در مراکز تجاری و برجهای مسکونی اجرا شده است.
پتانسیل بالای توسعه: با توجه به نیاز روزافزون به صرفهجویی در انرژی، امنیت و رفاه ساکنان، آینده روشنی برای کاربرد PLC در هوشمندسازی ساختمان در ایران پیشبینی میشود، به شرطی که زیرساختهای آموزشی و صنعتی بهبود یابد.
اگر به فکر ورود به بازار کار، مهاجرت یا اجرای پروژههای واقعی هستید، همین حالا به لینک زیر مراجعه کنید و یک قدم مهم به سمت تخصص و درآمد بردارید.
روندهای آینده و تکنولوژیهای نوین در هوشمند سازی ساختمان با PLC
هوشمند سازی ساختمان با PLC بهعنوان یک فناوری مستحکم و قابل اعتماد، همچنان جایگاه مهمی در صنعت اتوماسیون دارد. اما با پیشرفت فناوریهای دیجیتال و ارتباطی، این حوزه نیز دستخوش تغییرات چشمگیری شده است که برخی از مهمترین روندهای آینده عبارتند از:
- یکپارچهسازی با IoT و شبکههای ابری: ترکیب سیستمهای PLC با فناوریهای اینترنت اشیاء (IoT) امکان کنترل و مانیتورینگ از راه دور را فراهم میکند و به مدیران ساختمان اجازه میدهد تا از طریق اپلیکیشنهای موبایل یا پلتفرمهای ابری به دادهها دسترسی داشته باشند.
- افزایش هوش مصنوعی و یادگیری ماشین: بهکارگیری الگوریتمهای هوش مصنوعی در تحلیل دادههای جمعآوریشده از سنسورها میتواند به بهینهسازی مصرف انرژی، پیشبینی نگهداری تجهیزات و بهبود رفاه ساکنان کمک کند.
- استفاده از فناوریهای ارتباطی نوین: پروتکلهای ارتباطی جدید مانند 5G و شبکههای مش (Mesh Networks) سرعت و قابلیت اطمینان انتقال دادهها را بهبود میبخشند و محدودیتهای فعلی ارتباط PLC را کاهش میدهند.
- سیستمهای خود ترمیم و مقاوم: توسعه PLCهایی با قابلیت تشخیص خطا و بازیابی خودکار، موجب افزایش دوام و کاهش نیاز به مداخله انسانی در تعمیر و نگهداری میشود.
- رابطهای کاربری پیشرفته: استفاده از HMI های لمسی با قابلیتهای چندرسانهای، واقعیت افزوده (AR) و واقعیت مجازی (VR) تجربه کاربری را بهبود میبخشد و مدیریت سیستمهای هوشمند را سادهتر میکند.
تمرکز بر امنیت سایبری: با توجه به افزایش اتصال به شبکه و اینترنت، تقویت پروتکلهای امنیتی و طراحی سیستمهای مقاوم در برابر حملات سایبری اهمیت بالایی خواهد یافت.
نتیجهگیری
هوشمند سازی ساختمان با PLC، بهعنوان یک راهکار صنعتی و پایدار، مزایای قابل توجهی در کنترل دقیق، پایداری و امنیت سیستمهای ساختمانی فراهم میکند. این فناوری با قابلیت واکنش در زمان واقعی و استقلال از اینترنت، به ویژه در پروژههای بزرگ و حساس، انتخابی مطمئن و کارآمد است. هرچند چالشهایی مانند هزینههای اولیه و نیاز به تخصص فنی وجود دارد، اما این موانع با آموزش و توسعه زیرساختها قابل رفع است. مقایسه با سیستمهای مبتنی بر IoT نشان میدهد که PLC بیشتر برای محیطهای حرفهای و صنعتی مناسب است، در حالی که IoT به پروژههای سبکتر و دسترسی آسانتر اولویت میدهد. در ایران، هرچند استفاده از PLC در هوشمندسازی ساختمان هنوز محدود است، اما با افزایش آگاهی و توسعه آموزشها، چشمانداز روشنی برای گسترش این فناوری وجود دارد. در نهایت، ترکیب فناوری PLC با نوآوریهای نوین مانند IoT و هوش مصنوعی میتواند به هوشمندسازی ساختمانها عمق و کارایی بیشتری ببخشد و کیفیت زندگی ساکنان را بهبود بخشد.
سوالات متداول
1. چرا باید از PLC در هوشمند سازی ساختمان استفاده کنیم و نه فقط از سیستمهای IoT؟
PLCها برخلاف سیستمهای IoT، برای محیطهای صنعتی طراحی شدهاند و پایداری، دقت و امنیت بالاتری دارند. آنها در اجرای فرامین کنترلی در زمان واقعی (Real-time) بسیار مطمئناند و میتوانند بدون وابستگی به اینترنت کار کنند. این ویژگیها باعث میشود PLC انتخاب بهتری برای پروژههای بزرگ، حساس یا بلندمدت باشد.
. آیا استفاده از PLC در خانههای مسکونی معمولی هم مقرونبهصرفه است؟
در پروژههای کوچک یا متوسط، استفاده از PLC ممکن است هزینهبرتر از راهکارهای IoT باشد. با این حال، در ساختمانهایی با نیاز به کنترل دقیق، امنیت بالا یا یکپارچگی کامل سیستمها، استفاده از PLC توجیهپذیرتر است، بهویژه در مجتمعهای مسکونی، ویلاها یا پروژههای اداری و تجاری.
برای پیادهسازی هوشمند سازی ساختمان با PLC به چه تخصصهایی نیاز است؟
برای اجرای این سیستم به مهندس یا تکنسین نیاز است که با برنامهنویسی PLC، طراحی مدارهای کنترلی، نقشهخوانی صنعتی و اصول اتوماسیون آشنا باشد. همچنین آشنایی با پروتکلهای ارتباطی، HMI و مفاهیم کنترل پیشرفته نیز مزیت محسوب میشود.
