Toggleشاید برای شما هم پیش آمده باشد که بخواهید سرعت یک موتور AC سهفاز را کنترل کنید، اما با کاهش گشتاور و قدرت موتور روبهرو شدهاید. برای جلوگیری از بروز چنین اتفاقی به درایو (VFD) نیاز دارید. یکی از انواع درایوهای موجود در بازار درایو دلتا (Delta) است.
درایوهای این برند، مدلهای مختلفی دارد که هر کدام کاربرد خاص خود را دارند. برای آشنایی دقیقتر با همه مدلهای درایو دلتا باید منوال هر یک را مطالعه کنید. در انتهای این مقاله، میتوانید فایل منوال درایوهای دلتا را دانلود کنید. ما در این مقاله قصد داریم شما را با درایو دلتا و انواع مدلهای آن آشنا کنیم. پس با ماهر همراه باشید.
درباره شرکت دلتا
در سال ۱۹۷۱ آقای بروس چنگ، شرکت دلتا را در کشور تایوان تاسیس کرد. برای مدت زیادی دلتا، آداپتورهای شرکت اپل را تولید میکرد. اما با گذشت زمان فعالیت خود را گسترش داد؛ به طوری که اکنون، این شرکت در زمینه تولید بسیاری محصولات الکتریکی از جمله درایو، ترانسفورماتور و فیلترهای EMI فعالیت دارد.
آشنایی با درایو دلتا
یکی از چالشهای مطرح برای موتورهای AC سهفاز، کاهش گشتاور و قدرت موتور با تغییر سرعت آن است. راه حل این مشکل راهاندازی موتور با یک درایو (اینورتر) است. درایو با تنظیم فرکانس و ولتاژ کاری موتور، سرعت و گشتاور موتور را تنظیم میکند. برای آشنایی بیشتر با درایوها «راه اندازی موتور با درایو» و «عملکرد داخلی درایو» را در بخش مقالات ماهر مطالعه کنید.
در داریو دلتا از ریزپردازندهها و علم روز پاور الکترونیک (الکترونیک قدرت) استفاده شده است. درایوهای AC دلتا قادر به کنترل دقیق سرعت و گشتاور موتور و صرفهجویی در مصرف انرژی هستند. همچنین این درایوها توانایی کنترل پایدار اضافهبار را دارند. ورودی اینورترهای دلتا میتواند تکفاز یا سهفاز باشد، اما خروجی آنها حتما سهفاز است.
انواع مدلهای درایو دلتا
درایو دلتا دارای تنوع زیادی است. هر کدام از مدلهای درایو دلتا کاربرد و ویژگیهای خاص خود دارند. اینورترهای دلتا به هفت دسته کلی درایو کامپکت، درایو استاندارد، درایو لجستیک، درایو صنایع لاستیک و پلاستیک، درایو فنها و پمپها، درایو کنترل در و آسانسور و درایو ماشینآلات نساجی تقسیم میشوند.
درایوهای کامپکت و استاندارد کاربردهای عمومی دارند ولی پنج دسته دیگر برای کاربردهای صنعتی و خاص طراحی شدهاند. یکسری از مدلهای درایو دلتا نیز توقف تولید شدهاند.
درایوهای کامپکت (Compact Drives)
اولین دسته از مدلهای درایو دلتا، درایوهای کامپکت هستند. مهمترین ویژگی این درایوها ابعاد کوچک آنهاست که فضای بسیار کوچکی را به خود اختصاص میدهند.

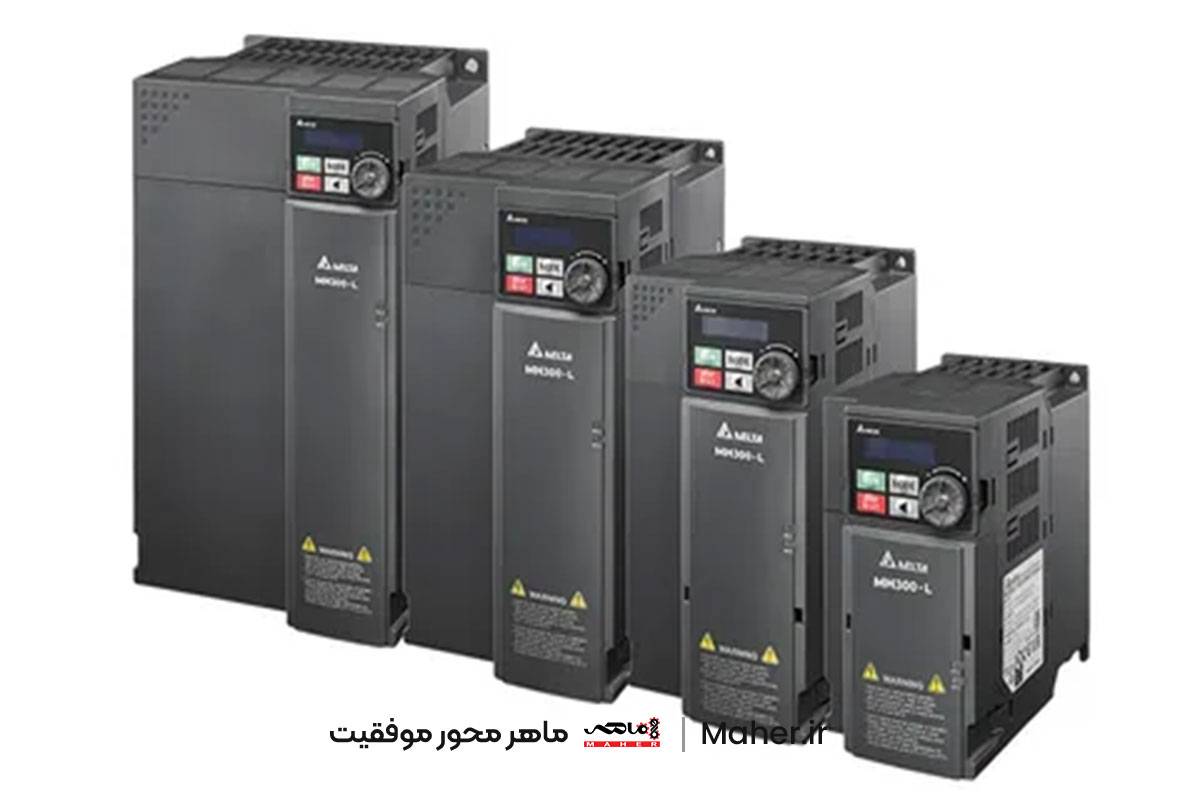

درایو کامپکت سری MH300
درایوهای سری MH300 دارای مزایای برجسته عملکردی و پشتیبانی قوی از سیستم است. توان ورودی این مدل تکفاز برای ۲۳۰ ولت از ۰.۲ تا ۲.۲ کیلو وات و مدل سهفاز آن برای ولتاژ ۴۶۰ ولت از ۰.۴ تا ۷۵ کیلو وات است. قیمت این سری اینورتر در زمان نگارش مقاله حدود ۲۵ میلیون تومان است. در شکل ۱ انواع مدل این سری نشان داده شده است.
کاربردهای اصلی این سری درایو عبارتند از:
- ماشینآلات نساجی
- ماشینآلات نجاری
- ماشینآلات لاستیک و پلاستیک
از ویژگیهای اصلی سری MH300 میتوان به موارد زیر اشاره کرد:
- ظرفیت اضافه بار تا ٪۱۵۰ در ۶۰ ثانیه و ٪۲۰۰ در ۳ ثانیه
- پشتیبانی از موتورهای القایی (IM) و مغناطیسی دائم (PM)
- کنترل سرعت، گشتاور و موقعیت بسیار دقیق
- اتصال همه مدلها از طریق یک گذرگاه DC مشترک
- دارای رابط داخلی Modbus و CANopen همچنین قابلیت اضافه کردن کارت شبکه
- دارای کارت منبع تغذیه ۲۴ ولت
- دارای یک پورت USB
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 2 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

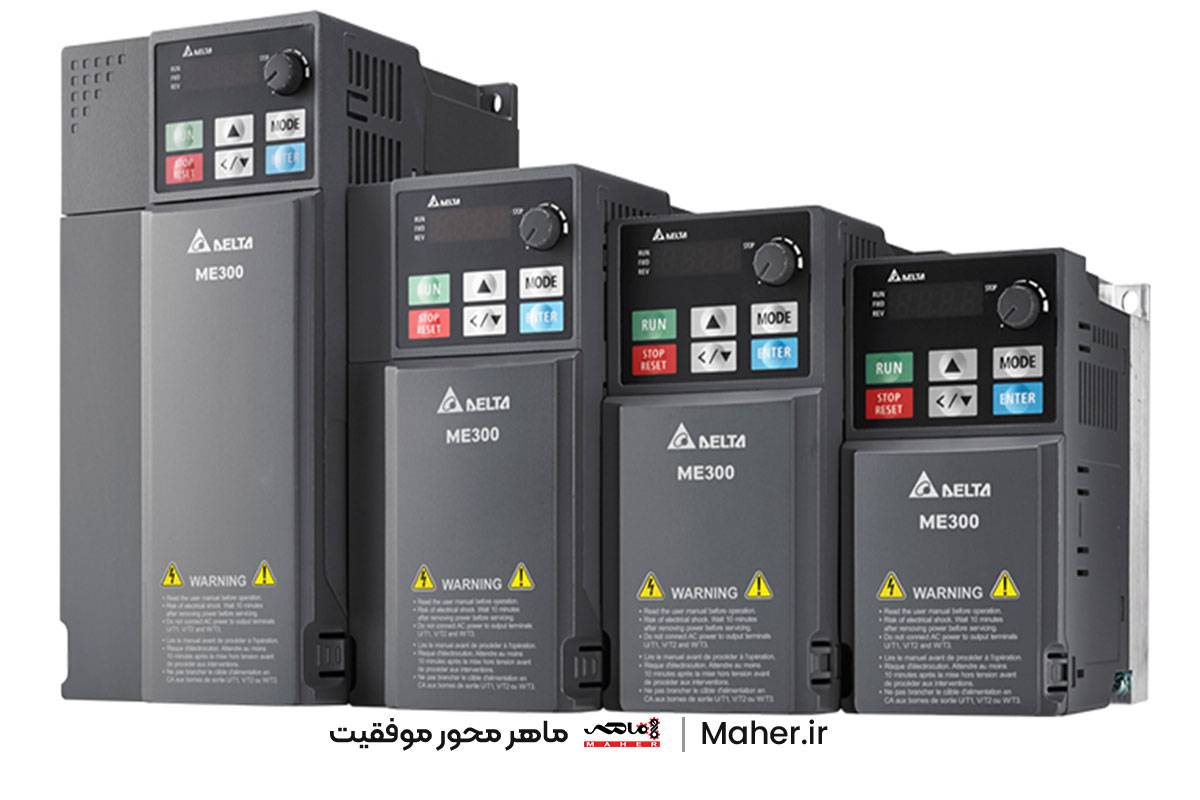

درایو کامپکت سری ME300
سری ME300 دلتا یک کنترل درایو بسیار کوچک است. ابعاد این نوع اینورتر ۶۰ درصد نسبت به مدلهای قدیمی کاهش یافته است. توان ورودی این مدل تکفاز برای ۲۳۰ ولت از ۰.۱ تا ۲.۲ کیلو وات و مدل سهفاز آن برای ۴۶۰ ولت ۰.۲ تا ۷.۵ کیلو وات است. در شکل ۲ انواع مدل این سری مشخص است.
کاربردهای اصلی درایو ME300 عبارتند از:
- فن و پمپ
- نوار نقاله
- ماشین دمنده
- ماشینآلات بستهبندی و
- ماشینآلات نجاری
ویژگیها اصلی این درایو دلتا عبارتند از:
- پشتیبانی از موتورهای IM / IPM / SPM
- پشتیبانی از مد کنترل حلقه باز V/F و SVC (یک روش کنترل سرعت اقتصادی و به کمک اتوتیون پارامترهای موتور)
- پشتیبانی از پالس با سرعت بالا و ورودی سیگنال PWM
- امکان استفاده برای عملکرد تکپمپی و چندپمپی
- وجود فیلتر EMC به منظور کاهش نویزهای الکتریکی
- دارای مکانیزم قطع ایمنی گشتاور برای جلوگیری از گشتاور بیش از حد دستگاه
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 3 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

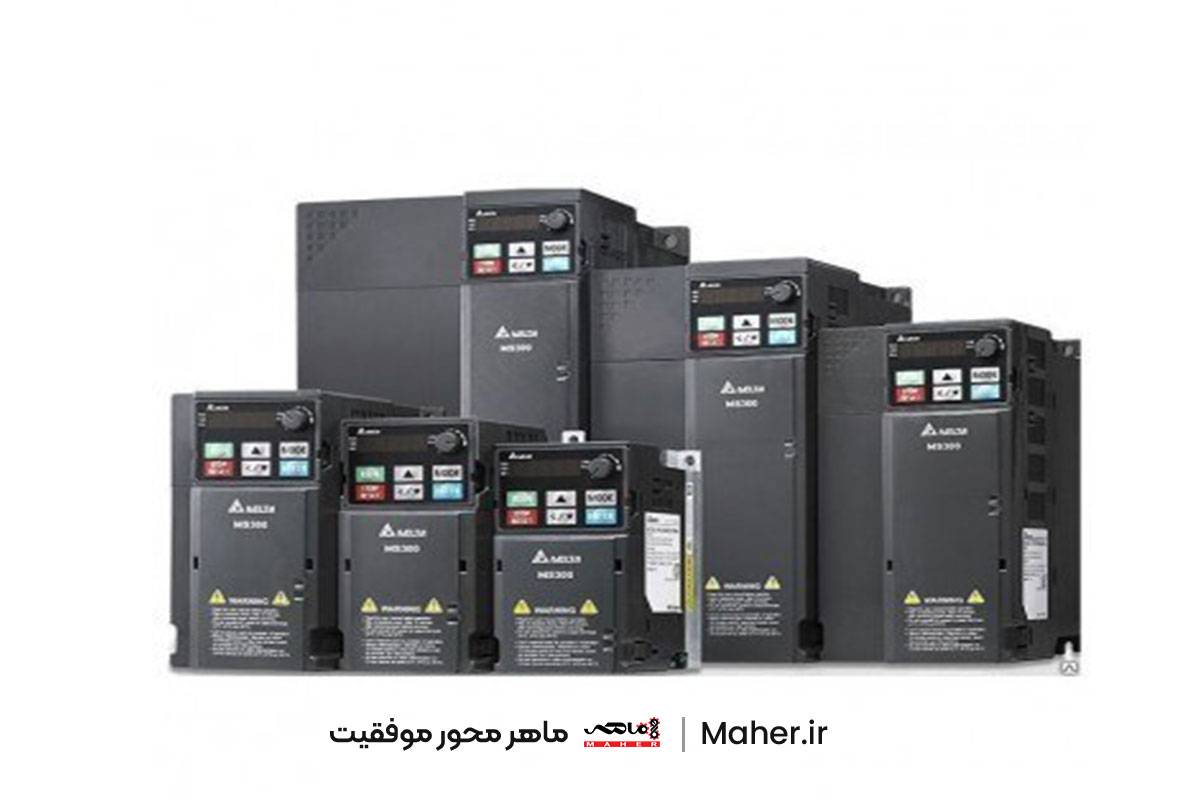

درایو کامپکت سری MS300
ابعاد این اینورتر تا ۴۰ درصد نسبت به درایوهای قدیمیتر کاهش یافته است. دارای مکانیسم ایمنی STO (مکانیزم قطع ایمنی گشتاور) است. توان ورودی این درایو تکفاز برای ۲۳۰ ولت ۰.۴ تا ۲.۲ کیلووات و مدل سهفاز آن برای ۴۶۰ ولت نیز ۰.۴ تا ۲.۲ کیلووات است.
قیمت این محصول در زمان نگارش این مقاله بر اساس توان ورودی و تعداد فاز بین ۱۰ میلیون تا ۴۰ میلیون تومان متغیر است. در شکل ۳ انواع درایو سری MS300 نشان داده شده است.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 4 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
از کاربردهای درایو MS300 دلتا میتوان به موارد زیر اشاره کرد.
- ماشین آلات نساجی
- ماشین آلات نجاری
- ماشین آلات بسته بندی
- فن و پمپ
- کمپرسور هوا
ویژگیهای اصلی درایو MS300 دلتا عبارتند از:
- پشتیبانی از کنترل حلقه باز موتورهای IM و PM
- فرکانس خروجی استاندارد ( امکان کنترل V/f فقط برای موتور IM میسر است.)
- دارای صفحه کلید از راه دور
- مکانیزم قطع ایمنی گشتاور
- کنترل چند موتوره
- فیلتر EMC داخلی
- RS-485 داخلی (Modbus) و امکان اضافه کردن کارتهای شبکه مانند CANopen
- دارای PLC داخلی و USB

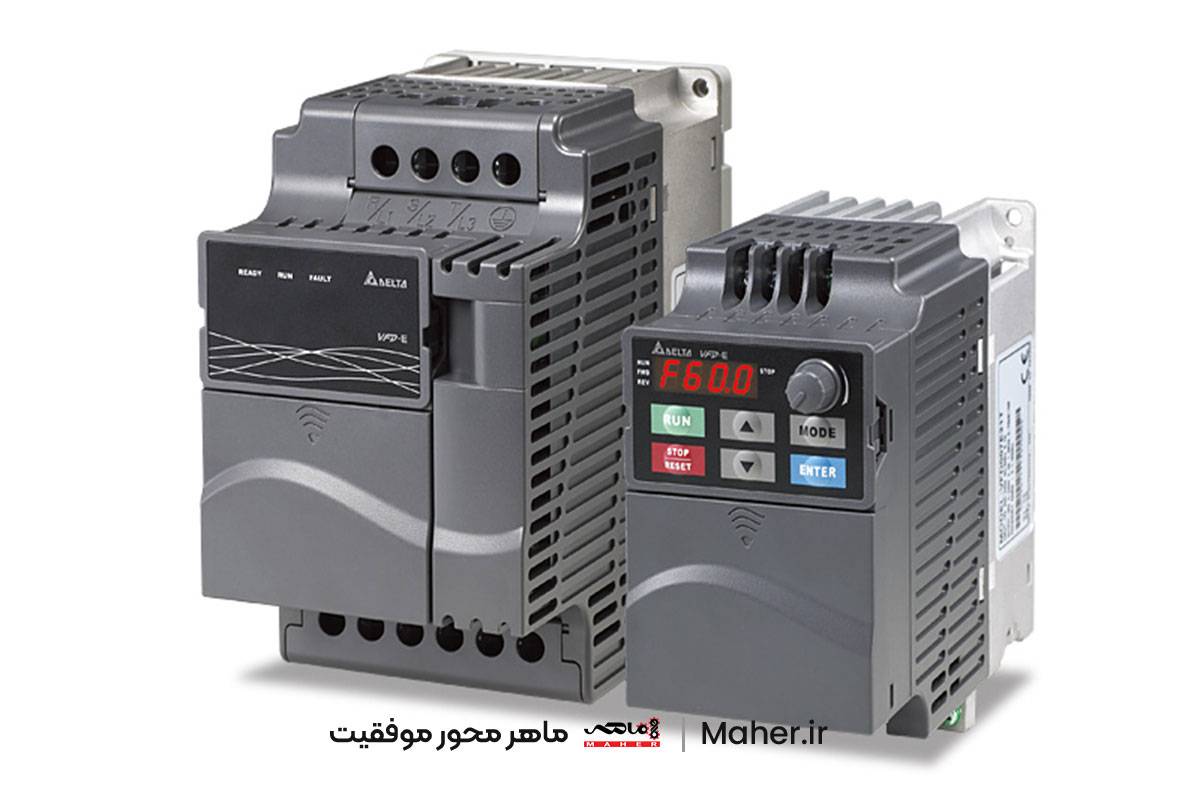

درایو کامپکت سری VFD-E
سریهای VFD-E میکرو درایوهای بدون سنسور هستند. توان این درایوها پایین است، گشتاور ثابت و پایداری تحویل میدهند و درجه حفاظت آنها در برابر نفوذ مایعات و جامدات IP20 است. این درایو به خاطر عملکرد PLC داخلی، توانایی نوشتن و اجرای برنامههای ساده Ladder Logic را دارد. در شکل ۴ انواع درایو سری VFD-E نشان داده شده است.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 5 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
از کاربردهای اصلی درایو VFD-E میتوان موارد زیر را نام برد.
- ماشین لباسشویی
- جرثقیلهای کوچکتر
- آسانسور
- دستگاه حفاری
- ماشین بافندگی
- تهویه هوا
- سیستم تامین آب برای ساختمانهای بزرگ
ویژگیهای اصلی این سری درایو دلتا عبارتند از:
- فرکانس خروجی: ۱ تا ۶۰ هرتز
- دارای فیلتر داخلی EMI در ۲۳۰ ولت تکفاز و ۴۶۰ ولت سهفاز به منظور حذف نوسانات از طریق تغذیه ورودی و خطوط سیگنال
- امکان اضافه کردن فیلدباس
- کلید RFI برای مقابله با تداخلات الکترومغناطیسی
- اشتراکگذاری آسان DC BUS

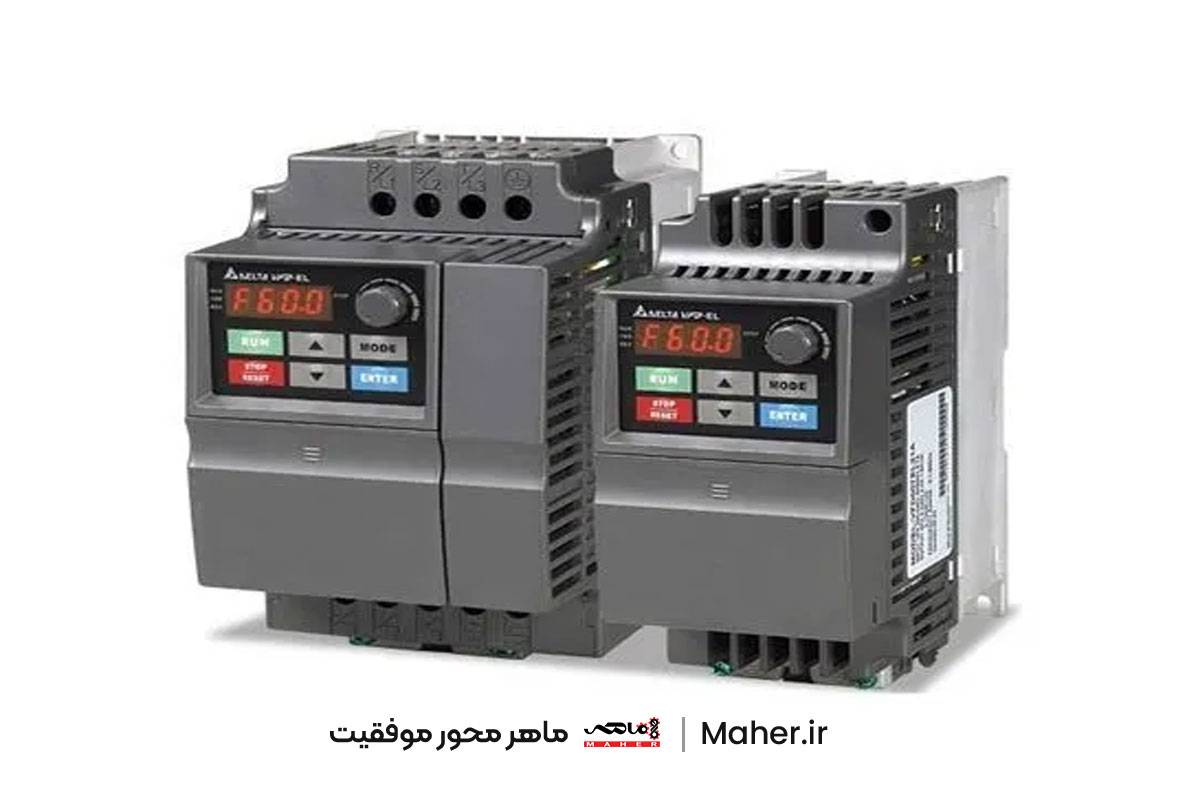

درایو کامپکت سری VFD-EL
سری VFD-EL نسل جدید میکرو درایوهای AC چند کاره است. دارای فیلتر EMI، کلید RFI، اشتراکگذاری آسان گذرگاه DC، تشخیص جریان با دقت بالا، محافظت در برابر اضافه بار و دارای صفحه کلید داخلی است. در شکل ۵ انواع مدل سری VFD-EL نشان داده شده است.
کاربردهای اصلی این درایو دلتا عبارتند از:
- پمپ و فنهای کوچک
- تجهیزات پردازش DIY ساده
- دستگاه دمنده
- تسمه نقاله
سری VFD-EL ویژگیهای متعددی دارند از جمله:
- فرکانس خروجی: ۰.۱ تا ۶۰۰ هرتز
- امکان کنترل ۳ موتور همزمان با کنترل V/F
- کنترل بازخورد داخلی PID
- سوئیچ RFI برای شبکه IT
- فیلتر داخلی EMI (برای مدلهای ۲۳۰ ولت تکفاز و ۴۶۰ ولت سهفاز)
- پشتیبانی از پروتکل مدباس
- دارای ماژولهای ارتباطی برای پروتکلهای ارتباطی متعدد مانند DeviceNet
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 6 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو کامپکت سری VFD-EL-W
سری VFD-EL-W دلتا دارای طراحی ساده و ظریف است. همچنین این سری از درایو دلتا مقرون به صرفه هستند. در شکل ۶ انواع مدل سری VFD-EL نشان داده شده است.
کاربرد سری VFD-EL-W عبارتند از:
- در جابجایی مواد
- پمپ فشار ثابت
- نوار نقاله لجستیک
ویژگیهای اصلی این مدل درایو شامل موارد زیر است.
- حالت عملکرد و کنترل چند سرعته
- کنترل چند پمپ؛ کنترل PID
- پشتیبانی از یک درایو با دو موتور موازی و عملکرد تشخیص زمان پایان.
- ظرفیت اضافه بار بالا
- قابلیت حفاظت از جریان بیش از حد و اضافه ولتاژ
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 7 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
انواع منوال درایوهای کامپکت دلتا را در انتهای این مقاله میتوانید دانلود کنید.
درایوهای استاندارد (Standard Drives)
درایوهای استاندارد مناسب بارهای سنگین هستند و ابعاد بزرگتری نسبت به درایوهای کامپکت دارند.
درایو استاندارد سری C2000 Plus
سری C2000 Plus دارای عملکرد دقیق در سرعت، گشتاور و کنترل موقعیت است و به همین دلیل مناسب موتورهای سنکرون و آسنکرون بدون سنسور است. محدوده توان این سری از مدل درایوهای دلتا میتواند تا ۵۶۰ کیلو وات برسد.
قیمت این درایو در بازارهای داخلی بر اساس توان آن در زمان نگارش این مقاله بین ۱۴ تا ۶۰ میلیون تومان است. شکل ۷ سری C2000 Plus را نشان میدهد.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 8 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
از این درایوها در ماشینآلات صنایع غذایی، صنایع شیمیایی و فلزات استفاده میشود. ماشین آلاتی از جمله آسیابهای لاستیکی، ماشینهای قالبگیری تزریقی، ماشینهای خمکننده لوله میتوان نام برد.
ویژگیهای اصلی درایو سری C2000 Plus شامل موارد زیر است.
- قابلیت کنترل اضافه بار سنگین
- کنترل بدون سنسور موتورهای IM / PM / SynRM
- PLC داخلی
- کنترل موقعیت، کنترل گشتاور اصلی و فرعی
- پشتیبانی از کارتهای ارتباطی مانند PROFINET

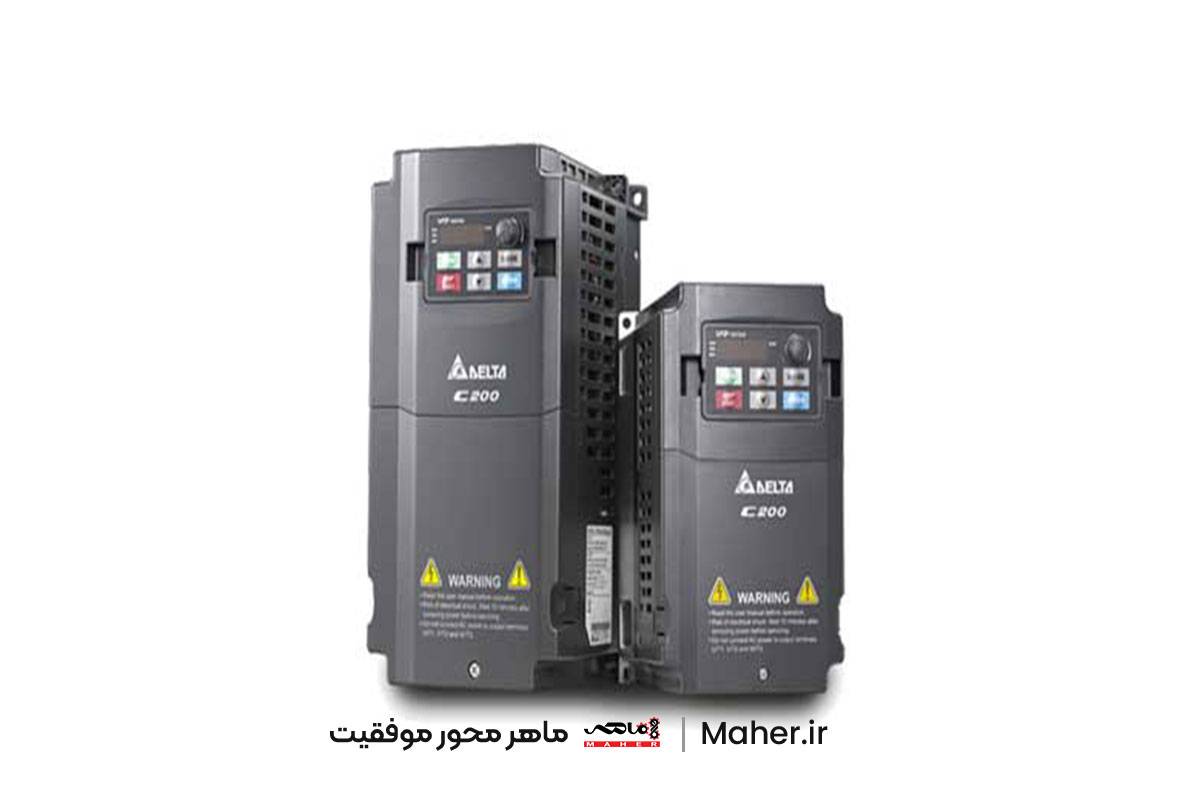

درایو استاندارد سری C200
سری VFD-C200 یک میکرو درایو کنترل برداری هوشمند (SVC) است که امکان کنترل همهکاره را برای موتورها فراهم میکند. در این درایو یک PLC داخلی وجود دارد. این سری درایو دلتا برای محیطهای خشن که دمای محیط و غلظت گرد و غبار بالاست، طراحی شده است.
توان ورودی این درایو تکفاز برای ۲۳۰ ولت ۰.۴ تا ۲.۲ کیلو وات و مدل سهفاز آن با ولتاژ کاری ۴۶۰ ولت ۰.۷۵ تا ۷.۵ کیلو وات است. قیمت این محصول در زمان نگارش این مقاله بر اساس توان ورودی و تعداد فاز بین ۸/۵ میلیون تا ۲۴ میلیون تومان متغیر است. شکل ۸ انواع مدل سری C200 را نشان میدهد.
از کاربردهای اصلی درایو C200 میتوان به موارد زیر اشاره کرد.
- ماشین آلات نساجی
- ماشین آلات بسته بندی مواد غذایی
- ماشین آلات نجاری
- نوار نقاله
- فنها و پمپ ها
ویژگیهای اصلی این سری درایو عبارتند از:
- صفحهکلید LED با روشنایی بالا
- پشتیبانی از کنترل حلقه باز موتورهای دائمی (بدون سنسور PM)
- دو ترمینال ورودی پالس پرسرعت MI7 و MI8 داخلی با حداکثر سرعت تا ۳۳ کیلوهرتز
- دو ترمینال خروجی پالس با سرعت بالا DFM1 و DFM2 داخلی با حداکثر سرعت تا ۳۳ کیلوهرتز
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 9 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

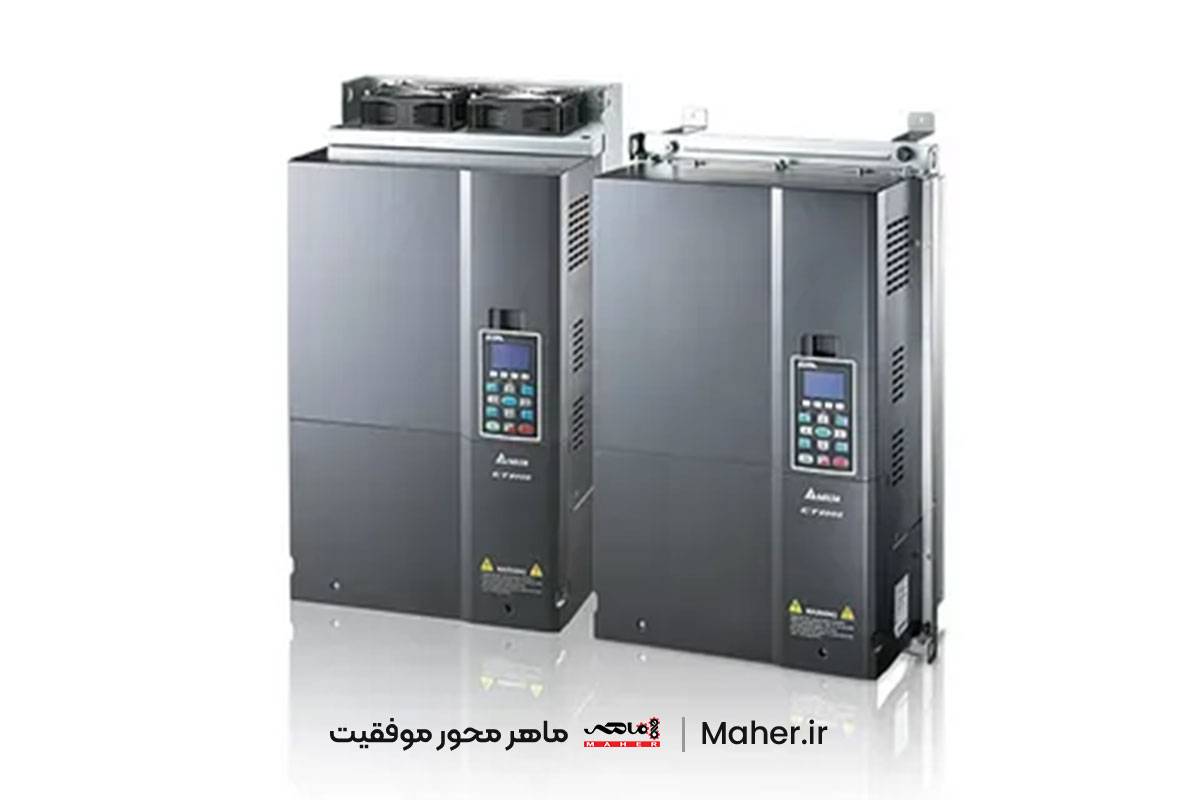

درایو استاندارد سری CH2000
درایو سری CH2000 توانایی تامین گشتاور راهاندازی بالا و قابلیت کنترل اضافه بار بالا برای بارهای سنگین را دارد. قیمت این سری مدل درایو دلتا در زمان نگارش این مقاله بر اساس توان آن بین ۱۹ تا ۵۵ میلیون تومان متغیر است. در شکل ۹ انواع مدل این سری مشخص است.
کاربردهای اصلی درایوهای سری CH2000 شامل موارد زیر است:
- جرثقیل
- ماشینآلات پردازش
- ماشینآلات چاپ
از ویژگیهای اصلی این درایو میتوان موارد زیر را نام برد.
- توانایی کنترل بار فوق سنگین (SHD)
- توانایی اضافه بار
- گشتاور راهاندازی: بالای ۲۰۰ درصد در ۰.۵ هرتز در شرایط عادی و ۲۰۰ درصد در ۰ هرتز برای مد کنترلی فرکانس FOC+PG
- فرکانس خروجی: ۰ تا ۶۰۰ هرتز (برای مدلهای بالاتر از ۹۰ کیلو وات: ۰ تا ۴۰۰ هرتز)
- امکان کنترل موتور سنکرون و موتور القایی
- دارای PLC داخلی
- تولید صدای کم
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 10 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

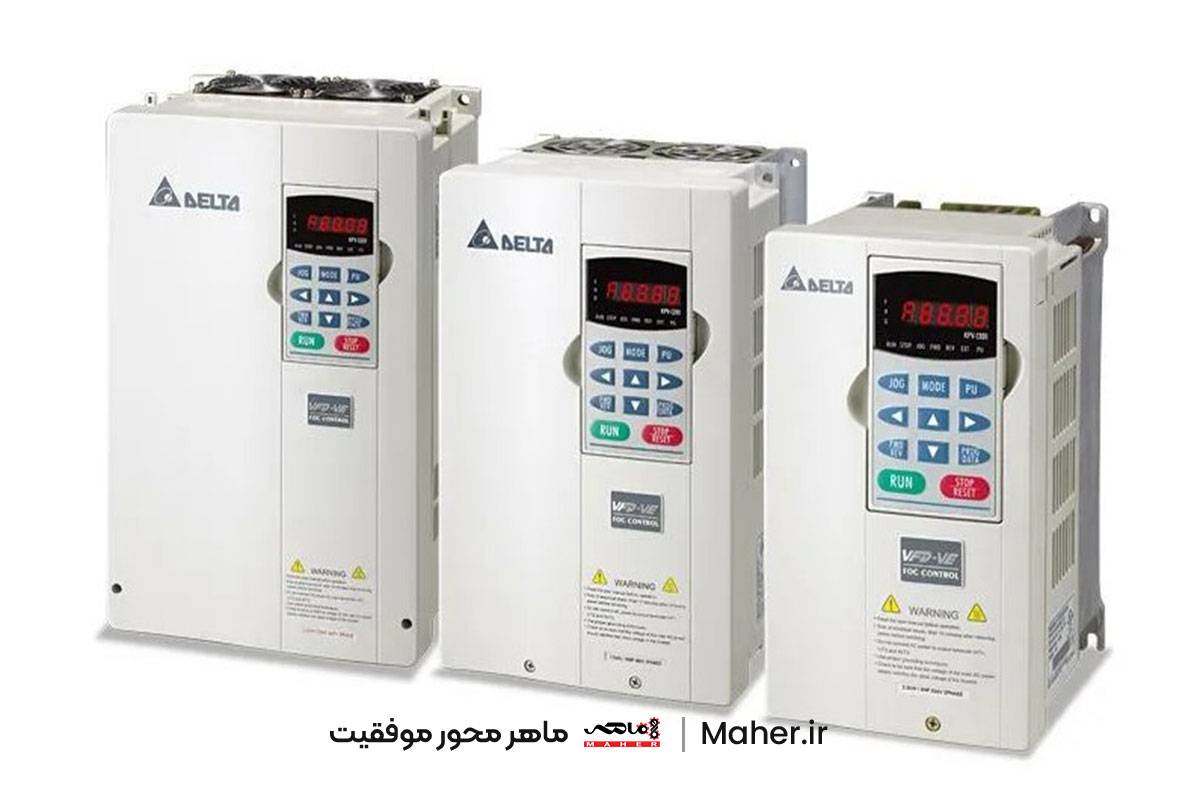

درایو استاندارد سری VFD-VE
این سری از اینورترهای دلتا از الگوریتم بسیار دقیق کنترل برداری میدانگرا ( FOC) استفاده میکند. این الگوریتم برای کنترل سرعت و موقعیت کاربرد دارد. یکی دیگر از ویژگیهای منحصر به فرد این درایو، کنترل موقعیت مکانی بار و تعیین فاصله بین دستگاهها است. شکل ۱۰ انواع مدل سری VFD-VE را نشان میدهد.
کاربرد درایو VFD-VE عبارتند از:
- تجهیزات انتقال نیرو
- جرثقیل
- آسانسور
- ماشینآلات CNC
- ماشینهای قالبگیری تزریقی
ویژگیهای اصلی این درایو دلتا شامل موارد زیر است:
- فرکانس خروجی: ۰ تا ۶۰۰ هرتز
- امکان کنترل ۴ موتور همزمان با کنترل V/F
- کنترل برداری بدون سنسور (SVC)، کنترل میدانگرا (FOC)
- دارای دو پورت RS-485، فیلدباس
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 11 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

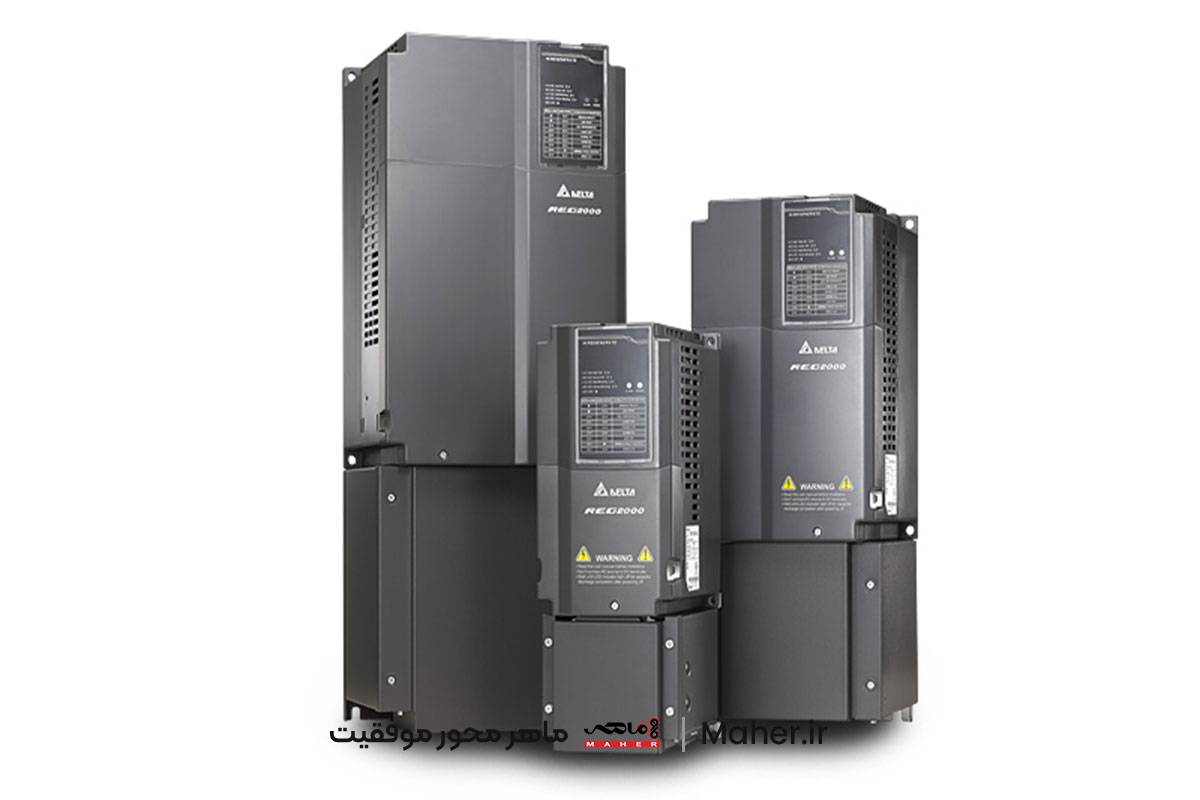

اینورتر استاندارد سری REG2000
درایو مدل REG2000 از محصولات پیشرفته دلتا به شمار میورد. اگر از یک درایو عادی برای کنترل بار استفاده شود، هنگامی که موتور این سیستم در حالت ژنراتوری عمل میکند، مقادیر قابل توجهی انرژی برگشتی تولید میشود. در این روش برای مدیریت انرژی برگشتی، یک مقاومت ترمز نصب میشود.
مقاومت ترمز ابعاد بزرگی دارد و نیاز به فن جهت دفع گرما دارد. همچنین، بازده این روش محدود است و باعث هدر رفت انرژی برگشتی میشود. بهمنظور بهبود این مسائل درایوهای سری REG2000 دلتا پیشنهاد میشود.
این درایوها قادر به جمعآوری و تبدیل انرژی برگشتی سیستم شما به برق قابل استفاده است. فرآیند نصب به سادگی نصب یک مقاومت ترمز است، اما اندازه فیزیکی آن نصف میشود و بازده آن بیشتر است. در شکل ۱۱ این سری درایوهای دلتا نشان داده شده است.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 12 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو استاندارد سری C2000-HS
سری C2000-HS موتور درایو فرکانس بالا را با عملکرد فوقالعاده (فرکانس خروجی تا ۱۵۰۰ هرتز) و ویژگیهای کممصرف یک انتخاب عالی برای تجهیزات مکانیک سیالات مانند سیستمهای ترموفلوئیدی و توربین است. شکل ۱۲ این سری را نشان میدهد.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 13 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
کاربرد درایوهای سری C2000-HS شامل موارد زیر است.
- تصفیهخانههای فاضلاب
- نیروگاهها و ژنراتورهای میکرو توربین گازی
ویژگیهای اصلی این درایوها عبارتند از:
- عملکرد با سرعت بالا: فرکانس کاری تا ۱۵۰۰ هرتز
- راندمان بالاتر و هزینه کمتر
- طراحی جمع و جور
- فناوری کنترل موتور بدون سنسور
- فناوری جدید IGBT: راندمان درایو موتور را تا ۹۸ درصد حفظ میکند
- راکتور DC داخلی
برای دانلود منوال درایوهای استاندارد پایین مقاله را ببینید.
انواع درایو لجستیک
درایو لجستیک سری C2000-HS
به صورت سنتی برای بارگیری و تخلیه مواد یا محصولات از نوار نقالههای تلسکوپی استفاده میشود که دارای ابعاد بزرگ، قطعات پیچیده و سیمکشی زیاد هستند. یک جایگزین بهتر برای این کار، درایو لجستیک دلتا است. سری LTC میتواند به طور همزمان دو موتور را کنترل کند، دارای PLC داخلی و منبع تغذیه ۲۴ ولت است. شکل ۱۳ این مدل را نشان میدهد.
ویژگیهای اصلی این درایو شامل موارد زیر است:
- کنترل همزمان دو موتور نوار نقاله و موتور تلسکوپی
- حجم کم (فضای کابینت کنترل الکتریکی را میتوان تا ۶۰ درصد نسبت به مدلهای مشابه کاهش داد)
- پشتیبانی از پروتکل RS-485
منوال درایوهای لجستیک در انتهای این مقاله موجود است.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 14 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو صنایع لاستیک و پلاستیک
این نوع درایوها برای کاربردهای مخصوص صنعت پلاستیک به صورت سفارشی ساخته شدهاند.
درایو دلتا لاستیک و پلاستیک سری HES
سری HES دلتا کنترل دقیق فشار و جریان را برای هر فرآیند قالبگیری تزریقی فراهم میکند. همچنین توان مصرفی در این درایوها، یکی از چالشهای این صنعت، به طور قابل توجهی کاهش مییابد. شکل ۱۴ سری HES را نشان میدهد.
کاربرد درایوهای سری HES شامل موارد زیر است:
- ماشین قالبگیری تزریقی
- ماشین ریختهگری
- ماشین هیدرولیک
از ویژگیهای اصلی این درایو میتوان موارد زیر را نام برد:
- دمای روغن پایین
- دقت تکرار بالا
- فشار نگهداری طولانی
- مناسب برای محیطهای خشن
- همگرایی جریان: باعث صرفهجویی در هزینه لولهها، ظرفیت جریان زیاد، افزایش صرفهجویی در انرژی میشود.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 15 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

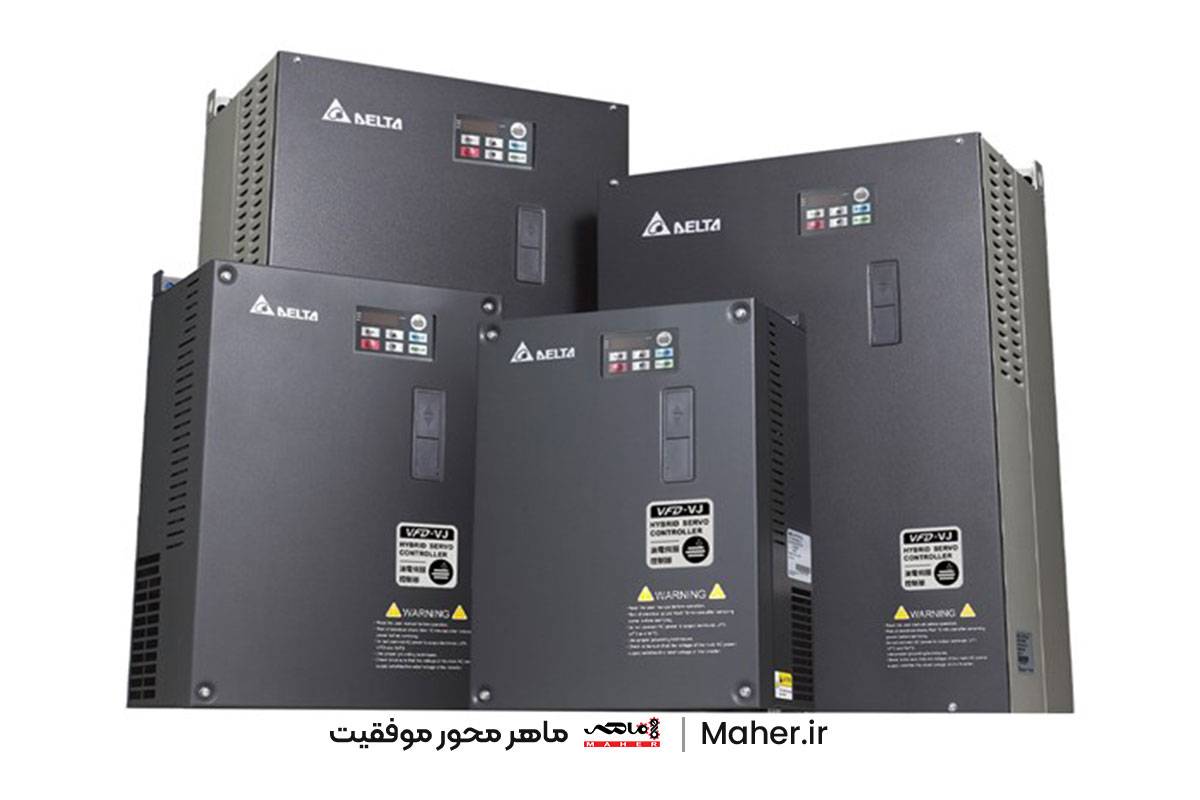

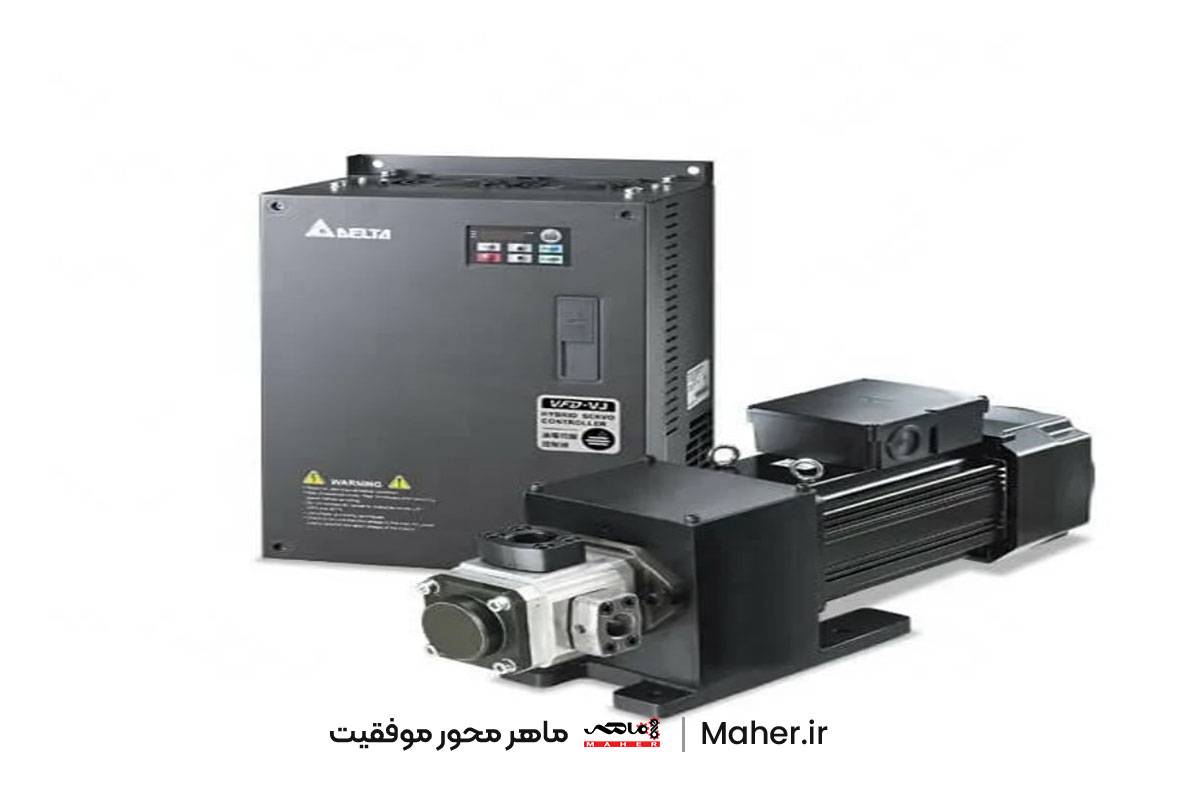

درایو دلتا لاستیک و پلاستیک سری VFD-VJ
سری VFD-VJ با فناوری سروو AC برای هدایت سیستمهای هیدرولیک با کنترل کامل درایو، موتور و واحد هیدرولیک طراحی شده است. هنگامی که دستور فشار و جریان به ماشین قالبگیری تزریقی داده میشود، درایو محاسبه PID را به طور همزمان شروع میکند.
کاربرد این سری درایو عبارتند از:
- ماشین قالبگیری تزریقی
- ماشین هیدرولیک
- ماشین ریختهگری
ویژگیهای مهم این درایو دلتا شامل موارد زیر است.
- کنترل میدانگرا
- مناسب برای سروو (Servo) موتورهای سنکرون و آسنکرون
- دارای ترمز داخلی
- دارای مدباس
- تشخیص دقیق جریان برای حفاظت از سیستم
- نرمافزار جدید برای اتصال به کامپیوتر
برای مطالعه بیشتر انواع درایوهای لاستیک و پلاستیک دلتا، منوال آنها را از انتهای این مقاله دانلود کنید.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 16 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو دلتا فن و پمپ
این سری مدلهای درایو به صورت سفارشی مناسب فنها و پمپها است.
درایو فن و پمپ سری VP3000
سری VP3000 با گشتاور متغیر حلقه باز برای صنعت سیالات توسعه داده شده است. این درایو دارای عملکرد تعمیر و نگهداری پیشبینیکننده (PdM) است. توان سری VP3000 از ۰.۷۵ تا ۶۳۰ کیلو وات برای کاربردهای مختلف متغیر است. شکل ۱۶ این مدل درایو را نشان میدهد.
کاربرد اصلی این درایو عبارتند از:
- HVAC
- کمپرسورهای هوا
- تهویه تونل
- تامین آب
- تصفیه آب
ویژگیهای مهم درایو VP3000 به صورت زیر است
- توانایی کنترل موتورهای IM ،PM و SynRM با راندمان بالا
- حذف هارمونیک برای افزایش عمر سیستم
- تعمیر و نگهداری پیشبینیکننده (PdM)
- کاهش تداخل الکترومغناطیسی با فیلتر EMC
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 17 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

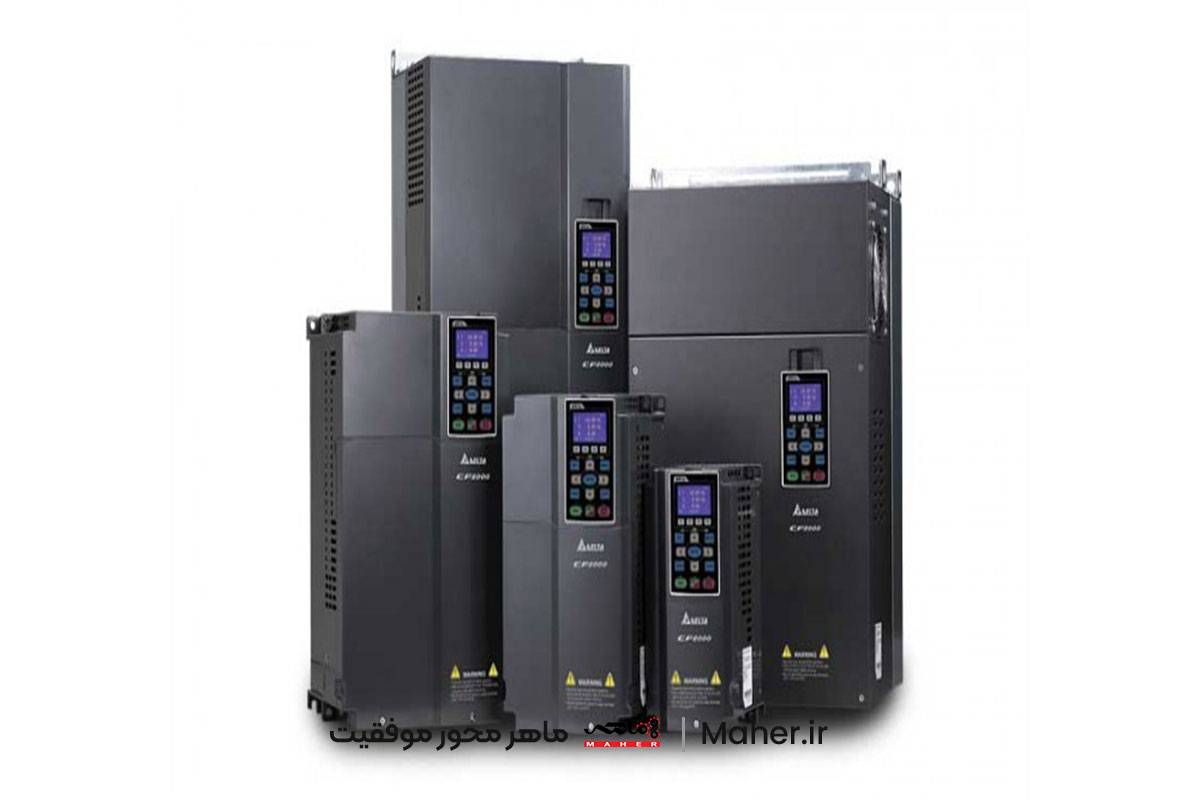

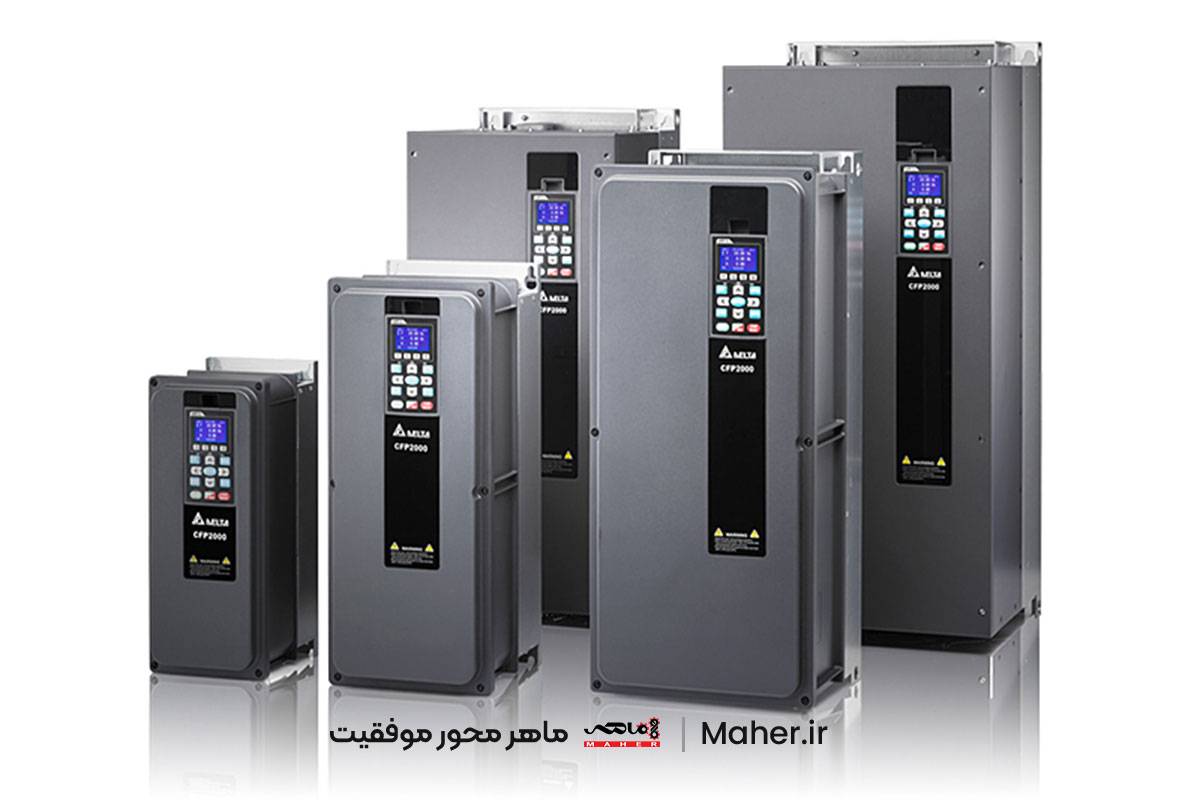

درایو فن و پمپ سری CFP2000
سری CFP2000 دلتا یک درایو موتور AC است که با محفظه IP55 طراحی شده است تا درایو را از ورود گرد و غبار و رطوبت محافظت کند. شکل ۱۷ انواع مختلف این درایو را نشان میدهد. از سری CFP2000 معمولا برای کنترل دستگاههای زیر استفاده میشود.
- HVAC
- سیستمهای خنککننده
- پمپها و فنها
- و سیستمهای تصفیه آب
ویژگیهای اصلی این سری درایو شامل موارد زیر است.
- سوئیچ برق داخلی برای مدل های IP55
- فیلتر EMC داخلی
- راکتور DC داخلی به طور موثر اعوجاج هارمونیک را کاهش میدهد
- دارای PLC داخلی و RTC جهت نگه داشتن و نمایش دقیق زمان و تاریخ
- دارای دو کنترلکننده PID
- دارای مکانیزم قطع ایمنی گشتاور
- ارتباط داخلی Modbus و BACnet MS/TP
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 18 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو فن و پمپ سری CP2000
این سری درایو دارای کنترل برداری بدون سنسور (SVC) برای صرفهجویی در مصرف انرژی است. SVC پاسخ سریع به افزایش و کاهش گشتاور بار دارد. این امر ضمن بهبود عملکرد موتور، امکان تغییر بار را به وجود میآورد. در شکل ۱۸ انواع مدلهای این درایو را میبینید.
کاربردهای اصلی این درایو عبارتند از:
- اتوماسیون ساختمان
- اتوماسیون کارخانه
- درایوهای HVAC
- پمپهای خنککننده
- برجهای خنککننده
ویژگیهای اصلی این درایو عبارتند از:
- دارای PLC داخلی
- طراحی مدولار شده که نگهداری را آسان میکند.
- رابطهای ارتباطی پرسرعت با پروتکل Modbus و پروتکل BACnet داخلی و قابلیت اضافه کردن کارتهای ارتباطی
- قادر به کنترل ۸ پمپ به طور همزمان
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 19 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

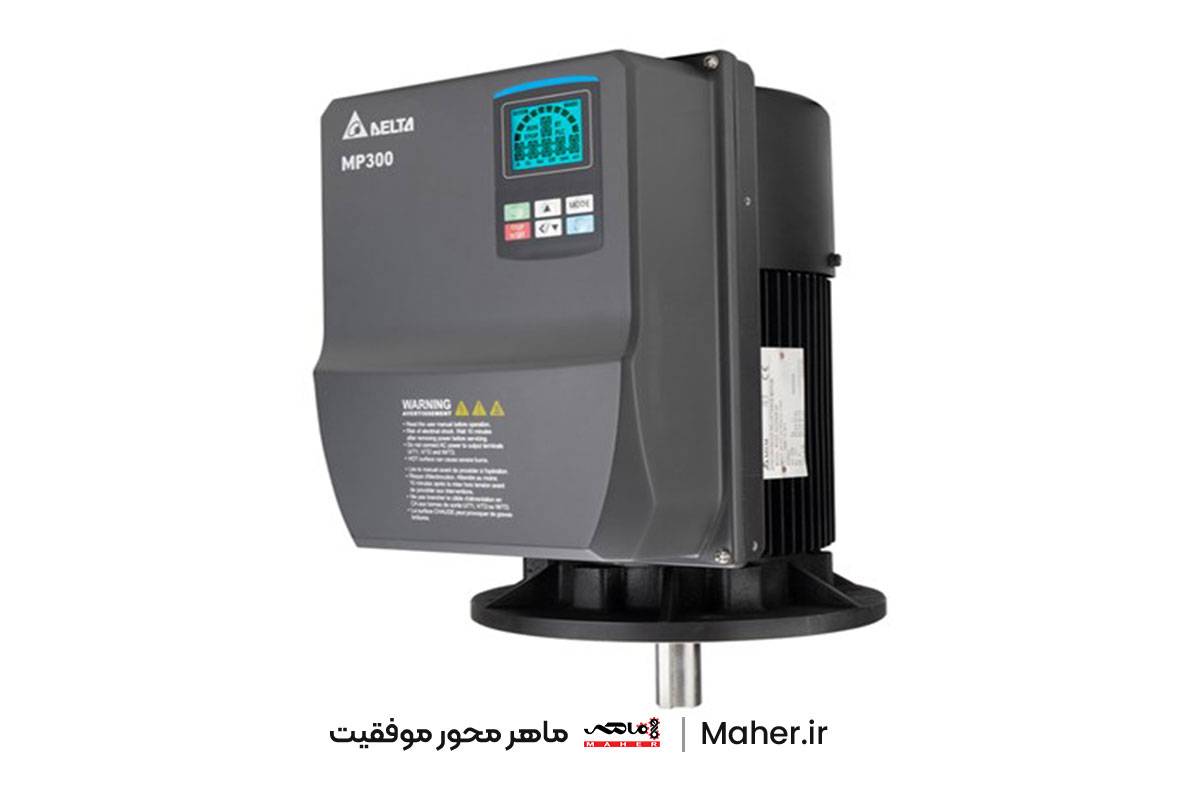

درایو فن و پمپ سری MPD/MP300
یکی از انواع مدلهای درایو دلتا، سری MPD/MP300 است. این سری درایو دارای سه مزیت راندمان بالا، کاربری آسان و «آبرسانی هوشمند» است. آبرسانی هوشمند به این معنی است که درایو دارای توانایی برنامهریزی انعطافپذیری برای پروژههای آبرسانی است.
این درایو قابلیت ایجاد تغییرات هوشمند روزانه یا هفتگی در سیستم آبرسانی را دارد که باعث بهبود بهرهوری و کاهش مصرف آب میشود. اینورتر MP300 را میتوان از طریق برد آداپتور (MKMP) روی موتورهای القایی برای ارتقا سریع سیستم نصب کرد. شکل ۱۹ انواع درایو سری MDP مشخص است.
کاربردهای اصلی این سری درایو شامل موارد زیر است:
- تامین آب برای مصارف صنعتی، تجاری و مسکونی
- سیستمهای بوستر و پمپ گردش
از ویژگیهای مهم درایو MP300 میتوان موارد زیر را نام برد
- موتور IE5 با راندمان بالا
- IP55 با حفاظت ضد گرد و غبار و ضد آب
- PLC داخلی، RTC برای برنامهریزی انعطافپذیر
- پشتیبانی از ۸ پمپ به طور همزمان
- امکان تخمین نرخ جریان و تشخیص کاویتاسیون
- حفاظت پمپ داخلی
- قابلیت اضافه کردن EMC
با دانلود منوال درایوهای فن و پمپ دلتا اطلاعات بیشتری در مورد آنها به دست آورید. فایل این منوالها در پایین مقاله آمده است.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 20 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو کنترل در و آسانسور
یکی از انواع مدلهای درایو دلتا، اینورتر برای کنترل درها و آسانسورها است. در این بخش این شش سری را بررسی میکنیم.
درایو کنترل در و آسانسور سری MH300-L
MH300-L دلتا یک درایو جمع و جور برای آسانسورها است. ابعاد این درایو ۴۰ درصد نسبت به مدلهای قدیمیتر کاهش داشته است و همچنین تنظیم و نصب آن آسان است. شکل ۲۰ انواع مدل این سری را نشان میدهد. از این درایو برای کنترل حلقه باز موتور القائی برای آسانسورهای خانگی و بار در ساختمانهای مسکونی و تجاری استفاده میشود.
ویژگیهای اصلی این سری درایو دلتا شامل موارد زیر است.
- توان: ۲.۲kW تا ۱۵kW
- پشتیبانی از موتور آسنکرون با کنترل حلقه باز
- پورت اتصال USB داخلی
- فیلتر EMC داخلی
- ترمز خردکن داخلی
- دارای گشتاور خاموش (STO) سطح SIL2
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 21 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو کنترل در و آسانسور سری IED-S
سری IED-S قابل استفاده برای آسانسور که دارای کنترل دقیق هر دو موتور IM و PM و امنیت بالا است. در شکل ۲۱ مدل این سری نشان داده شده است.
از کاربردهای سری IDE-S میتوان به موارد زیر اشاره کرد.
- انواع آسانسور MR/MRL
- آسانسورهای مسکونی
- آسانسورهای باربری
- آسانسورهای تجاری
ویژگیهای این درایو دلتا شامل موارد زیر است.
- کنترل برداری میدانگرا برای کنترل دقیق عملیات آسانسور
- قابلیت اضافه بار: ۱۵۰% برای ۶۰ ثانیه و ۱۸۰% برای ۱۰ ثانیه
- امکان کنترل ۸ آسانسور به طور همزمان بدون کارت کنترل اضافی تا ۶۳ طبقه
- Direct Landing برای افزایش امنیت آسانسور
- رابط ارتباطی داخلی Modbus/Bus CAN
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 22 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)

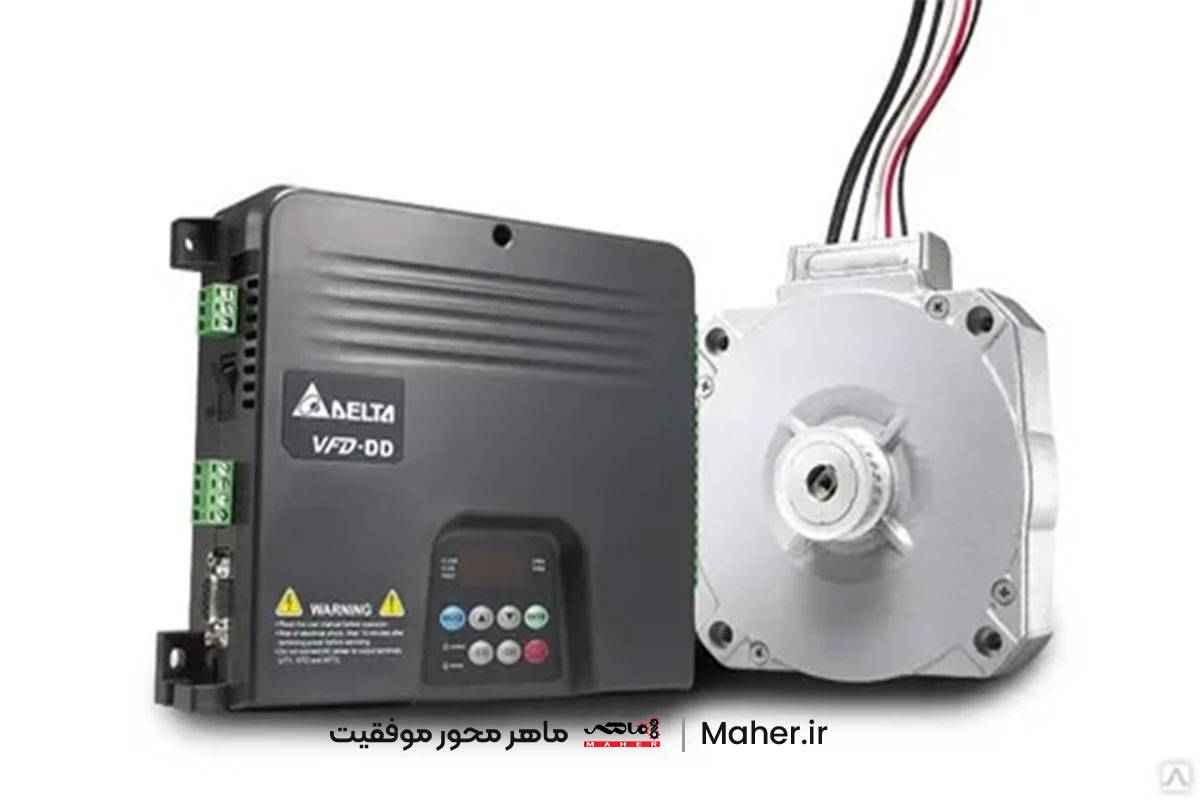

درایو کنترل در و آسانسور سری VFD-DD
این سری برای کنترل درب آسانسور است. این درایو چهار حالت کنترل برای باز و بسته شدن درب دارد. امکان کنترل فاصله و سرعت آسانسور توسط درایو سری VFD-DD امکانپذیر است. در شکل ۲۲ اینورترهای این سری نشان داده شده است.
ویژگیهای این درایو عبارتند از:
- عرض درب به طور خودکار تعیین میشود
- کاهش لرزش درب
- پشتیبانی از کلکتور باز و انکودر خروجی ولتاژ برای موتورهای القایی
- اگر دستگاه ایمنی سختافزاری از کار افتاده باشد، درایو میتواند با توجه به تشخیص وضعیت فعلی، درب را دوباره باز کند.
- تشخیص دقیق گشتاور، وقتی که زمان باز یا بستن درب از هشدار بیشتر شود، درب را مجبور میکند باز شود.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 23 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایو کنترل در و آسانسور سری AFE2000
سری AFE2000 یک یکسوکننده قابل کنترل است. این نوع درایو دارای مزایایی مانند تبادل توان دوطرفه بین برق AC و DC و تولید مجدد برق برای کاهش هزینه برق است. AFE از مدولاسیون PWM برای کاهش پیکهای متمایز جریان و تشکیل جریان موج سینوسی استفاده میکند. شکل ۲۳ انواع اینورتر این سری را نشان میدهد.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 24 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
کاربردهای درایو سری AFE2000 شامل موارد زیر است:
- در ماشینهای چرخشی و ماشینهای حفاری
- در بار ۴ چهارگانه مانند جرثقیل، آسانسور و ماشینآلات تولید روغن
- کاربردهای ترمز سریع: ماشینهای کیسهسازی
- انرژی بازگشتی : سیستمهای قدرت بادی آبی
- کاربردهای منبع تغذیه DC: سیستمهای لجستیک و ذخیرهسازی، سیستمهای برق بادی، سیستمهای روشنایی LED
ویژگیهای اصلی این سری درایو دلتا شامل موارد زیر است:
- اصلاح ضریب توان تا ۹۹ درصد
- صرفهجویی در هزینه، فضا و انرژی
- ولتاژ باس DC ثابت که تحت تأثیر نوسانات ولتاژ شبکه نیست
- پشتیبانی از نصب چند باس DC
درایو کنترل در و آسانسور سری VFD-ED
درایو موتور AC سری VFD-ED برای آسانسورها طراحی شده است. دارای توان ورودی ۲.۲ تا ۷۵ کیلووات و فرکانس خروجی ۰ تا ۲۹۹ هرتز است. شکل ۲۴ چهار مدل از این سری را نشان میدهد.
ویژگیهای اصلی درایو VFD-ED:
- پشتیبانی از موتورهای آسنکرون و سنکرون
- ۸ ورودی دیجیتال قابل برنامهریزی و ۶ خروجی قابل برنامهریزی
- پشتیبانی از رمزگذارهای مختلف
- پشتیبانی از عملیات کنتاکتور تک خروجی (SIL۲)
- دارای رابط ارتباطی CAN/Modbus داخلی
- ظرفیت اضافه بار تا ۲۰۰٪
درایوهای کنترل در و آسانسور دلتا قابلیتهای کاربردی زیادی دارند. برای دانستن نحوه بهکارگیری آنها منوال این درایوها را در پایین این مقاله دانلود کنید.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 25 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
درایوهای صنایع نساجی
شرکت دلتا برای صنایع نساجی به صورت اختصاصی یک سری درایو طراحی کرده است که در ادامه آن را با هم بررسی میکنیم.
درایو صنایع نساجی سری CT2000
سری CT2000 یک درایو صنعتی است که برای نساجی طراحی شده است. برای جلوگیری از گرفتگی یا ورود گرد و غبار به درایو، دارای طراحی بدون فن برای نصب پایه فلنج است. همچنین یک فن بزرگ برای نصب پایه دیواری وجود دارد که میتواند برای همه انواع برنامهها مناسب باشد.
شکل ۲۵ درایوهای سری CT2000 را نشان میدهد. از این درایو در ماشینهای ریسندگی، چرخشی، ماشین ابزار، سرامیک و شیشه استفاده میشود.
![دانلود منوال مدلهای مختلف درایو دلتا (Delta) 26 درایو دلتا](https://maher.ir/wp-content/themes/woodmart/images/lazy.png)
ویژگیهای اصلی درایوهای سری CT2000 عبارتند از:
- طراحی بدون فن با هیت سینک با راندمان بالا برای جلوگیری از گرفتگی فیبر و گرد و غبار به درایو بدون مشکل گرمای بیش از حد
- نصب پایه فلنج برای افزایش ایمنی و پایداری سیستم
- پشتیبانی از فن خارجی
- عملکرد DEB برای کنترل آرام کاهش سرعت موتور
- پشتیبانی از موتورهای آسنکرون و سنکرون
- قابلیت برنامهنویسی PLC
جمعبندی
در این مقاله سعی کردیم شما را با درایو دلتا و انواع مدلهای آن آشنا کنیم. یکی از مزایای درایوهای دلتا، سفارشیسازی محصولات این شرکت است. به طوری که دلتا برای کاربردهای عمومی، صنایع نساجی، کنترل درب و آسانسور، پمپ و فن، لجستیک و صنایع لاستیک و پلاستیک، درایوهای مختلف تولید میکند.
برای دریافت اطلاعات بیشتر از انواع مدلهای درایو دلتا باید منوال آنها را در انتهای مقاله مطالعه کنید. همچنین برای دانلود رایگان منوال درایو زیمنیس، منوال اینورتر ABB و منوال درایو LS به بخش دانلودهای سایت ماهر مراجعه کنید.
سوالات متداول
همه خروجی این درایوها سه فاز هستند. اما ورودی آنها هم به صورت تکفاز و هم سه فاز تولید میشود.
بسیاری از این درایوها در بازار ایران موجود هستند. برای اطلاع از قیمتها میتوانید سایت شرکتهای وارد کننده را چک کنید.
بله؛ بسیاری از سریهای دلتا دارای PLC داخلی با تعداد استپ مختلف هستند یا قابلیت اضافه کردن آن را دارد.
منبع
https://www.deltaww.com/en-US/Products/AC-Motor-Drives/ALL/
دانلود منوالهای دلتا
فایل مربوط به منوالهای مدلهای مختلف درایوهای دلتا از جمله درایوهایی که در این مقاله بررسی شد، با استفاده از فرم زیر در دسترس شما است. با مطالعه این منوالها میتوانید نحوه نصب سختافزاری و تنظیم نرمافزاری درایوهای دلتا را به طور کامل انجام دهید و با قابلیتهای آنها آشنا شوید.
برای دریافت منوالهای دلتا فقط کافیه فرم رو تکمیل کنی
